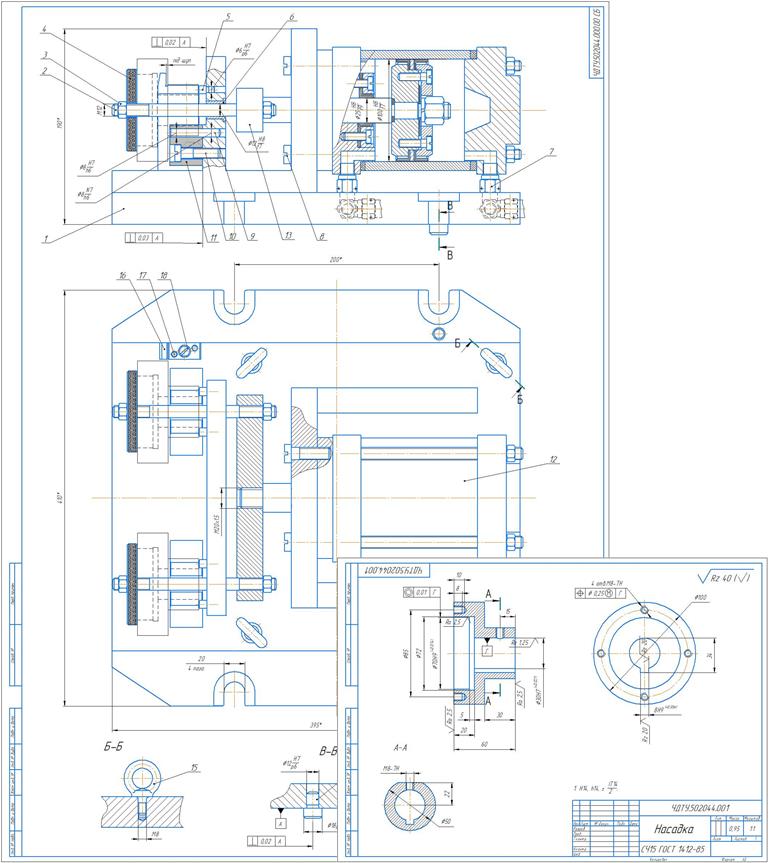

Приспособление фрезерное многоместное с пневматическим быстродействующим зажимом. Двухместное станочное фрезерное приспособление (устройство) с пневматическим зажимом предназначено для установки, закрепления и обработки двух заготовок деталей ,,Насадка,, на горизонтально-фрезерном станке 6Т83Г, при крупносерийном производстве. На данной операции фрезеруется лыска в размер 22h14. Усилие зажима заготовок осуществляется с помощью быстросъемных шайб, через шпильку, рычаг, через шток с начальной силой от пневмоцилиндра. Крепление устройства на столе станка осуществляется четырьмя болтами М18, входящих в пазы корпуса. Четыре рым-болта обеспечивают транспортировку станочного устройства. Фреза настраивается на исполняемый размер по установу с помощью щупа.
Техническая характеристика приспособления:
- количество деталей в устройстве, шт 2
- усилие зажима заготовки, Н 5938
- ход штока, мм 10....12
- давление воздуха в сети, МПа 1,0
- диаметр поршня пневмоцилиндра, мм 100
- диаметр штока пневмоцилиндра, мм 25
- габариты приспособления, ВхШхД,мм 190х395х410
- ширина паза устройства, мм 20
- размер направляющих шпонок, мм 18
- станок 6Т83Г
- масса, кг 42,5
