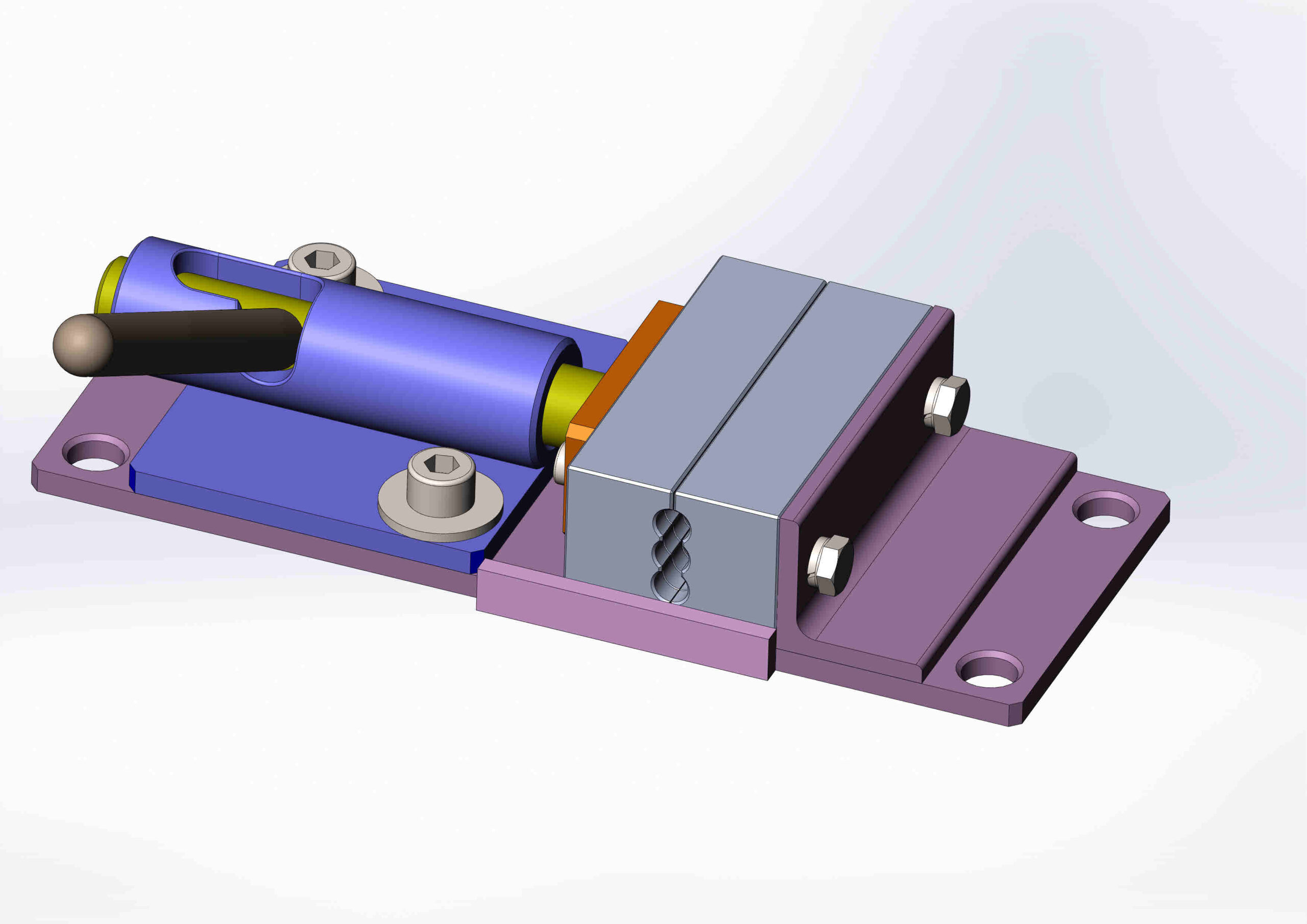

Приспособление многоместное предназначено для одновременного зажима трубок при выполнении технологических операций сборки, пайки, развальцовки и др. Диаметр зажимаемой трубки Д=7 мм. Усилие зажима трубки (трубок) регулируется с помощью передвижной пластины которая крепится к нижней плите. В отверстиях губок выполнены кольцевые канавки, которые дополнительно способствуют закреплению трубок и препятствуют их осевому смещению. Приспособление имеет две губки, одна из которых неподвижная. Подвижная губка перемещается в направляющих. Прижимное приспособление испытано и находится в работе. При замене губок на необходимый диаметр зажимаемых трубок, на призматические или на плоские приспособление становится универсальным.
Техническая характеристика приспособления:
- диаметр зажимаемой трубки, мм 7
- количество зажимаемых трубок, шт 1...3
- материал зажимаемых трубок - сталь, медь, алюминий
- габариты ВхШхД, мм 35х88х204
- масса приспособления, кг 3
