Приспособление универсальное для развальцовки трубок

0
2
359
1
0
40

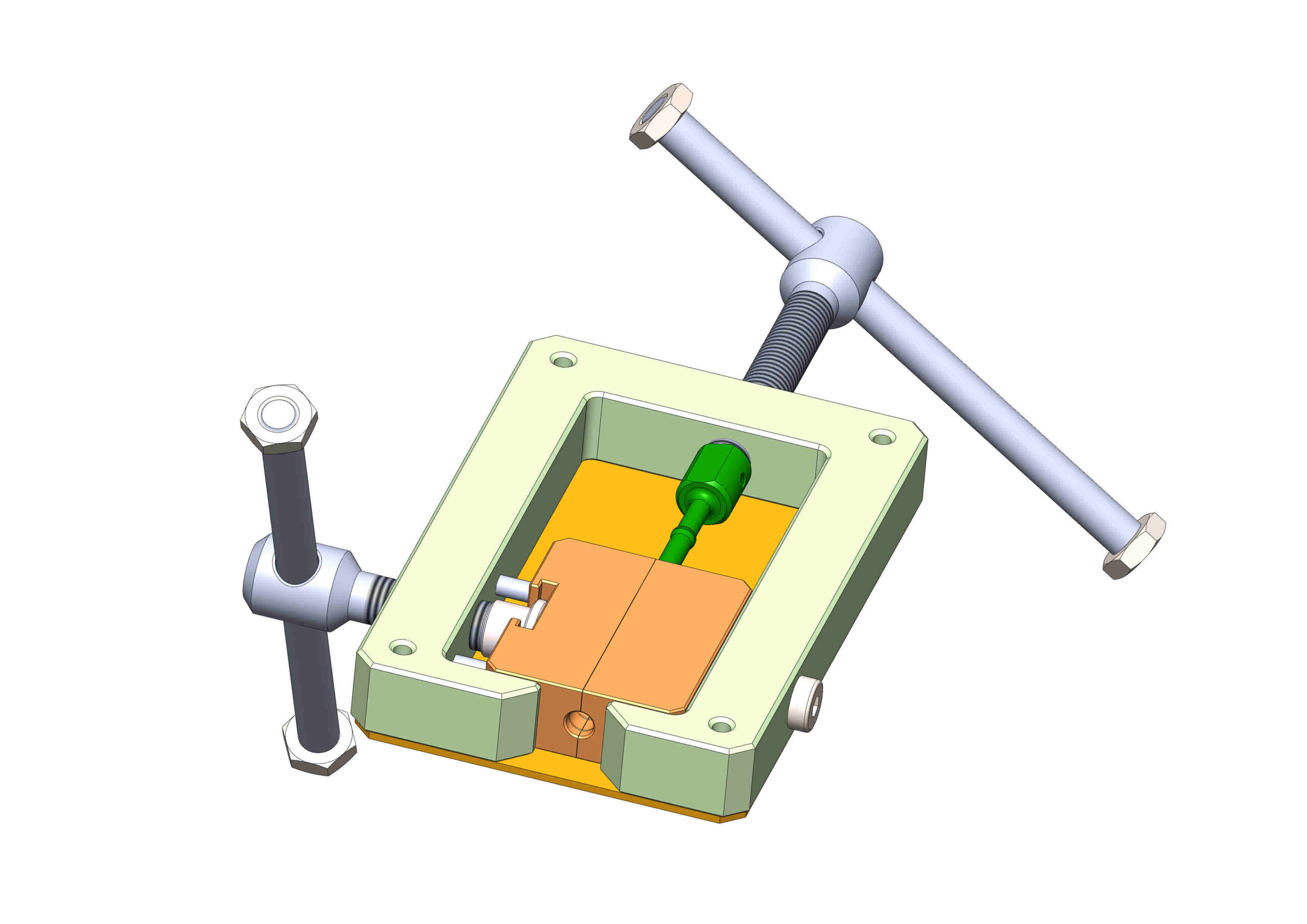

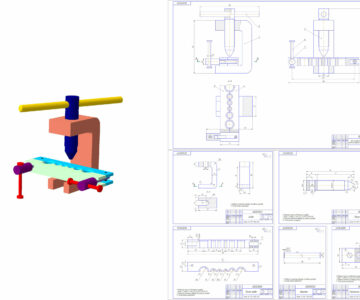

Приспособление универсальное для развальцовки трубок. В комплекте имеется набор сменных губок и развальцовок под нужный диаметр трубки. Применяется приспособление, когда при монтаже медных систем трубопроводов возникает необходимость расширить обрезанный конец трубы – для монтажа систем климат-контроля или пайки трубопроводов отопления, водоснабжения или холодильного оборудования. Развальцовка – радиальное равномерное расширение стенок медной трубы. При развальцовке может производиться конусное расширение только конца трубы или расширение достаточно длинного участка, при котором образуется гильза – участок большего диаметра. При монтаже с помощью сварки (пайки) концы медных труб развальцовывают в виде муфты, вставляют в трубу исходного диаметра и сваривают.
При развальцовке медной трубки происходит постепенная пластическая деформация медной заготовки. Полученный раструб наклёпывается и приобретает большую прочность по сравнению с исходным материалом, но меньшую пластичность. При достаточно медленном и постепенном растягивании медные стенки не разрываются и не сминаются. Приспособление для развальцовки испытано и находится в работе. Одна губка выполнена неподвижной. Трубка прижимается подвижной губкой и зажимается винтом зажимным при его вращении. Дальше винтом развальцовочным при его вращении происходит развальцовка трубки.

Техническая характеристика приспособления:
- количество зажимаемых трубок, шт 1
- материал зажимаемых трубок - сталь, медь, алюминий
- габариты ВхШхД, мм 22х100х150
- масса приспособления, кг 2,6
1. Губка для трубки 7 мм и развальцовки 6,2 мм
- наружный диаметр трубки до развальцовки, мм 7
- наружный диаметр трубки после развальцовки, мм 7,6
- длина развальцованной трубки, мм 16
2. Губка для трубки 4 мм и развальцовки 4,2 мм
- наружный диаметр трубки до развальцовки, мм 4
- наружный диаметр трубки после развальцовки, мм 5,1
- длина развальцованной трубки, мм 12


Сообщить о проблеме
Дата
15.05.2020
Язык
Русский
Состав
3D сборка, все 3D-детали отдельно, Приспособление для развальцовки (СБ), Спецификация, Деталировка (чертежи на все детали).
Софт
SolidWorks 18SP3.0 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-Винт зажим..SLDDRW Винт зажим..SLDDRW
  • icon-Винт зажим..SLDPRT Винт зажим..SLDPRT
  • icon-Винт развал..SLDDRW Винт развал..SLDDRW
  • icon-Винт развал..SLDPRT Винт развал..SLDPRT
  • icon-Втулка.SLDDRW Втулка.SLDDRW
  • icon-Втулка.SLDPRT Втулка.SLDPRT
  • icon-Корпус.SLDDRW Корпус.SLDDRW
  • icon-Корпус.SLDPRT Корпус.SLDPRT
  • icon-Обжимка 4-4,2.SLDDRW Обжимка 4-4,2.SLDDRW
  • icon-Обжимка 4-4,2.SLDPRT Обжимка 4-4,2.SLDPRT
  • icon-Обжимка 7-6,2.SLDDRW Обжимка 7-6,2.SLDDRW
  • icon-Обжимка 7-6,2.SLDPRT Обжимка 7-6,2.SLDPRT
  • icon-Ось.SLDDRW Ось.SLDDRW
  • icon-Ось.SLDPRT Ось.SLDPRT
  • icon-Пластина.SLDDRW Пластина.SLDDRW
  • icon-Пластина.SLDPRT Пластина.SLDPRT
  • icon-Развальцовка.JPG Развальцовка.JPG
  • icon-Развальцовка  4,2.SLDDRW Развальцовка 4,2.SLDDRW
  • icon-Развальцовка  4,2.SLDPRT Развальцовка 4,2.SLDPRT
  • icon-Развальцовка  6,2.SLDDRW Развальцовка 6,2.SLDDRW
  • icon-Развальцовка  6,2.SLDPRT Развальцовка 6,2.SLDPRT
  • icon-Сборка.SLDASM Сборка.SLDASM
  • icon-Сборка.SLDDRW Сборка.SLDDRW
  • icon-Штифт.SLDDRW Штифт.SLDDRW
  • icon-Штифт.SLDPRT Штифт.SLDPRT
