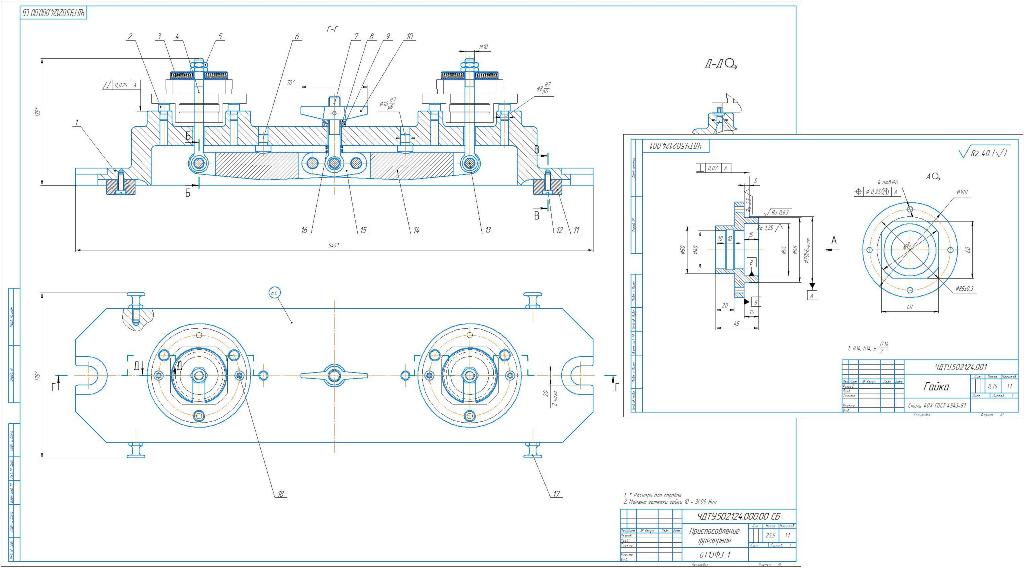

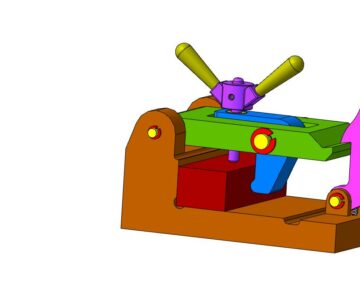

Приспособление фрезерное многоместное с винтовым быстродействующим зажимом. Станочное приспособление фрезерное с ручным винтовым зажимом предназначено для установки, закрепления и обработки двух заготовок деталей ,, Гайка ,, на вертикальном консольно-фрезерном станке 6Т13Ф3-1, с числовым программным управлением (ЧПУ), при среднесерийном производстве. Усилие зажима заготовок осуществляется с помощью винтового зажима, при этом происходит одновременно зажим двух деталей. Крепление устройства на столе станка осуществляется двумя болтами М18, входящих в пазы корпуса. Четыре грузовых винта обеспечивают транспортировку станочного устройства.
Техническая характеристика приспособления:
- момент затяжки гайки - 3499 Нмм
- количество заготовок в приспособлении, шт 2
- зажим двух деталей одновременно, одним винтом
- габариты, ВхШхД, мм 135х175х545
- масса, кг 25,5
- станок 6Т13Ф3-1 с ЧПУ
- размер установочного паза, мм 18
