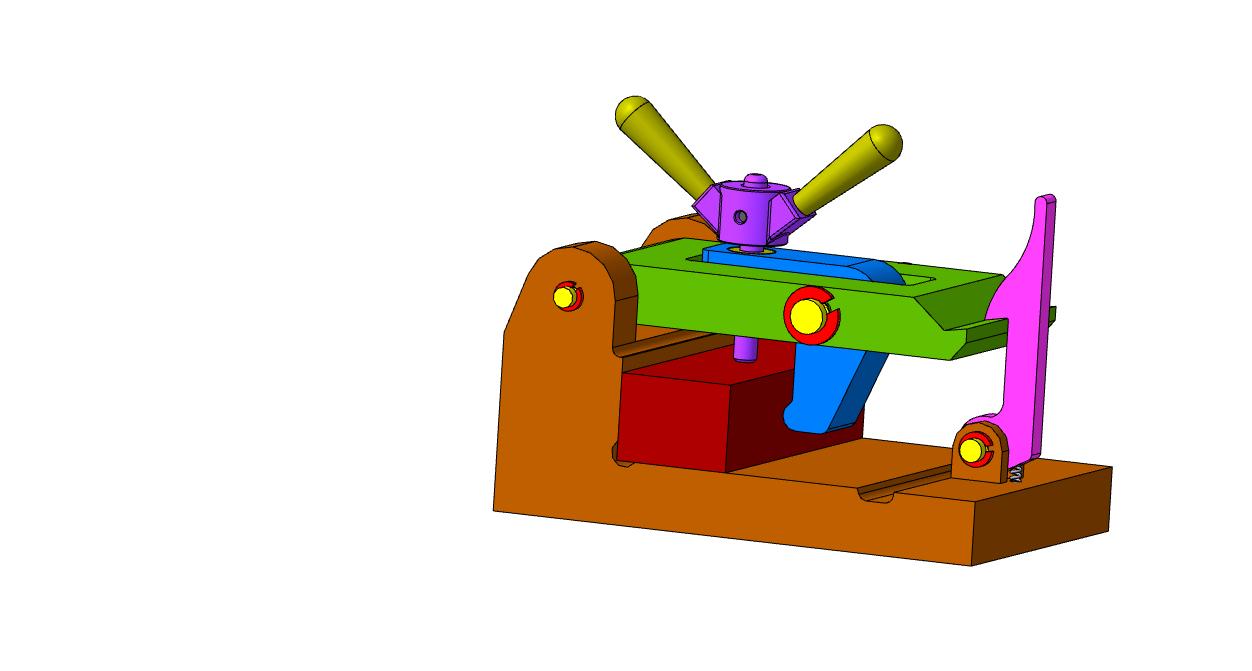

Прижим винтовой двусторонний быстродействующий. Прижим предназначен для зажима заготовки и последующей её обработки. Заготовка устанавливается на самом корпусе, после чего откидная планка (имеет степень свободы вокруг своей оси) опускается и с помощью рукоятки через прихват и винт прижимной заготовка прижимается к корпусу. Защёлка также посажена на ось и может вращаться на ней. Защёлка подпружиненна и удерживает откидную планку в рабочем положении.
