Приспособление станочное для многоцелевого сверлильно-фрезерно-расточного станка ГД2В04ПМФ4 с ЧПУ

Приспособление станочное для многоцелевого сверлильно-фрезерно-расточного станка ГД2В04ПМФ4 с ЧПУ. Специальное одноместное станочное приспособление (устройство) предназначено для обработки детали ,,Основа,, на программно-комбинированной операции на вертикально сверлильно-фрезерно-расточном станке ГД2В04ПМФ4 с ЧПУ и крестовым столом.
Приспособление должно обеспечить:
- получение отверстий Ø58Н12, с параметром шероховатости Ra = 6,3 мкм;
- получение резьбы М5-6Н, Ra = 3,2 мкм;
- получение пазов 44х44, 120х120, 58,2х29,1 (по контуру), Ra = 6,3 мкм;
- получение отверстий Ø44Н12, Ø24,5Н12, Ø37Н12, Ø40Н12, Ra = 6,3 мкм, отверстий Ø6,6Н12, Ra = 12,5 мкм;
- обработку плоскостей 148х148, 94х100, 430х44, 530х44 мм, Ra = 6,3 мкм;
- отклонение от параллельности плоскости 148х148 мм, относительно базы Д не более 0,04 мм;
- отклонение от параллельности плоскости 94х100 мм, относительно базы Д не более 0,03 мм.
Корпус устройства должен иметь четыре отверстия для болтов М12. Устройство крепится к столу-спутнику станка с помощью четырех болтов М12 (расстояние между резьбовыми отверстиями 50 мм, расстояние между точными отверстиями 50 мм). Закрепление заготовки происходит за счет завинчивания гаек. После того, как заготовка закреплена, подводят регулируемую опору (вспомогательная опора, которая в базировании участия не принимает, а обеспечивает жесткость заготовки при обработке) к плоскости детали и фиксируют контрольной гайкой. Транспортировка станочного устройства происходит с помощью рым-болтов (вес устройства до 22,5 кг).

Техническая характеристика приспособления:
- станок многоцелевой ГД2В04ПМФ4 с ЧПУ
- диаметр отверстий для базирования, мм 12
- диаметр направляющей шпонки, мм 20g6
- диаметр центрального пальца, мм 50g6
- момент зажима гайки, Н 8324
- габариты, ВхШхД, мм 125х430х630
- масса приспособления, кг 22,5
- масса детали ,,Основа,, кг 10,9
- материал детали ,,Основа,, АК7ч
- тип прижима ручной, винтовой
- количество прижимов, шт 4

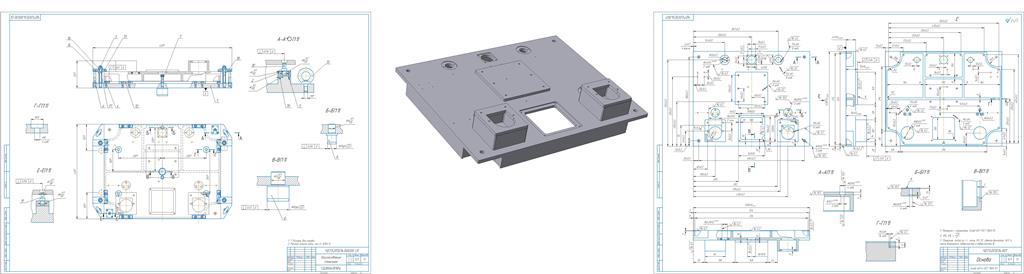

Состав: Приспособление станочное (СБ), Спецификация (2 листа), деталь (Основа+3D-модель), ПЗ (Описание конструкции и принципа действия приспособления, 3 листа). Язык документа
