Белорусский национальный технический университет
Кафедра металлорежущих станков и инструмент
Курсовой проект по дисциплине "Конструирование и расчёт технологического оборудования"

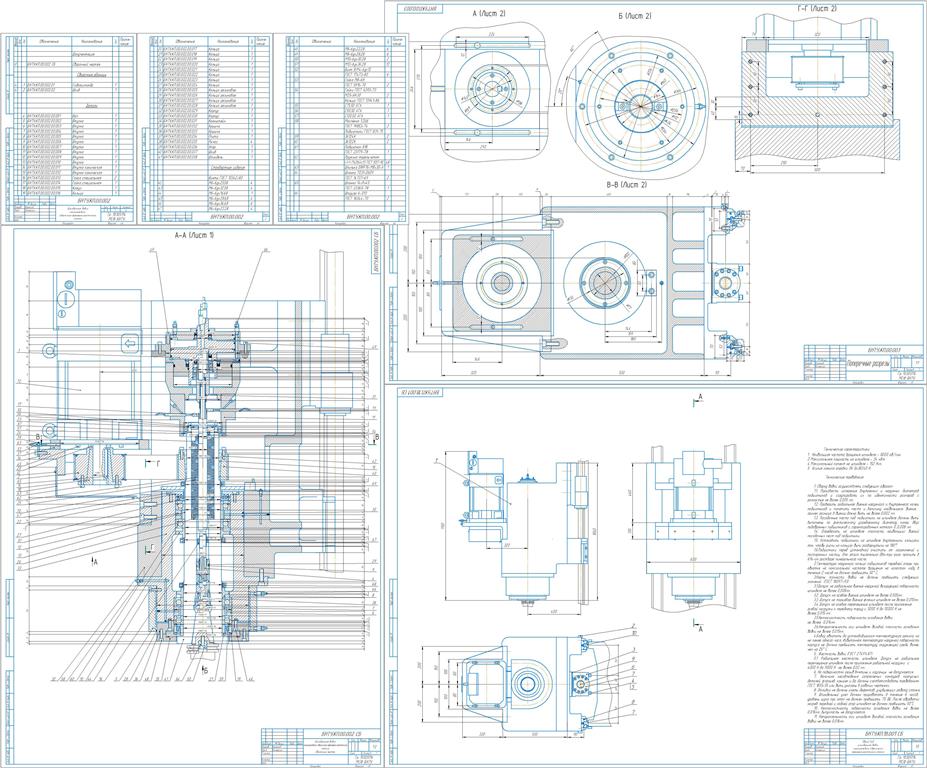

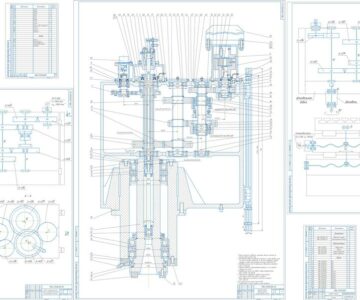

На тему "Шпиндельная бабка многоцелевого сверлильно-фрезерно-расточного станка"
Минск 2018
Техническая характеристика:
1 Наибольшая частота вращения шпинделя - 8000 об/мин.
2 Максимальная мощность на шпинделе - 24 кВт.
3 Максимальный момент на шпинделе - 152 Н м.
4 Усилия зажима оправки SK Q=38240 Н.
Введение
1 Общий сведения о станке и его шпиндельной бабке
1.1 Схемы: компоновки, кинематическая, рабочей зоны станка
1.2 Схемы и описание операции выполняемых на станке
1.3 Описание проектируемой шпиндельной бабки с указанием производителей комплектующих элементов
1.4 Извлечение из стандартов, регламентирующих конструкцию переднего конца шпинделя и показатели шпиндельного узла
2 Определение силовой характеристики привода
2.1 Определение расчётных параметров заготовки и инструментов при выполнении типовых технологических операций, припусков, режимов резания, мощности и моментов резания
2.2 Обоснование режимов работы электродвигателя
2.3 Выбор электродвигателя
2.4 Определение расчётной частоты вращения шпинделя
2.5 Диаграммы мощности и момента на валу электродвигателя
3 Разработка кинематической схемы привода
3.1 Выбор кинематической структуры привода
3.2 Расчёт передаточных отношений передач
3.3 График частот вращения
4 Проектные расчёты привода
4.1 Расчёт ременной передачи
5 Проектирование шпиндельного узла
5.1 Обоснование компоновки
5.2 Определение главных размеров шпинделя
5.3 Формирование переднего конца
5.4 Выбор материала для шпинделя и технологии термической обработки
5.5 Обоснование способа смазывания и разработки смазочной системы
5.6 Определение конструктивных параметров уплотнений
5.8 Расчёт шпиндельного узла на жёсткость
5.9 Выбор, схема и описание датчика
6 Разработка конструкции устройства инструментальной оправки в шпинделе сверлильно-фрезерно-расточного станка
6.1 Выбор типа устройства для механизированного зажима заготовки или оправка
6.2 Определение силы, требуемой для зажима
6.3 Расчётная схема системы зажима
6.4 Расчёт тарельчатых пружин
6.5 Расчёт гидроцилиндра
7 Разработка смазочной системы
7.1 Выбор типа смазочной системы и смазочного материала. Разработка элементов системы
8 Разработка технических требований
8.1 Требования к шпиндельному узлу и другим элементам шпиндельной бабки
9 Спецификация
10 Список использованной литературы
