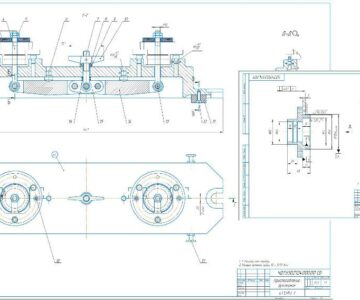

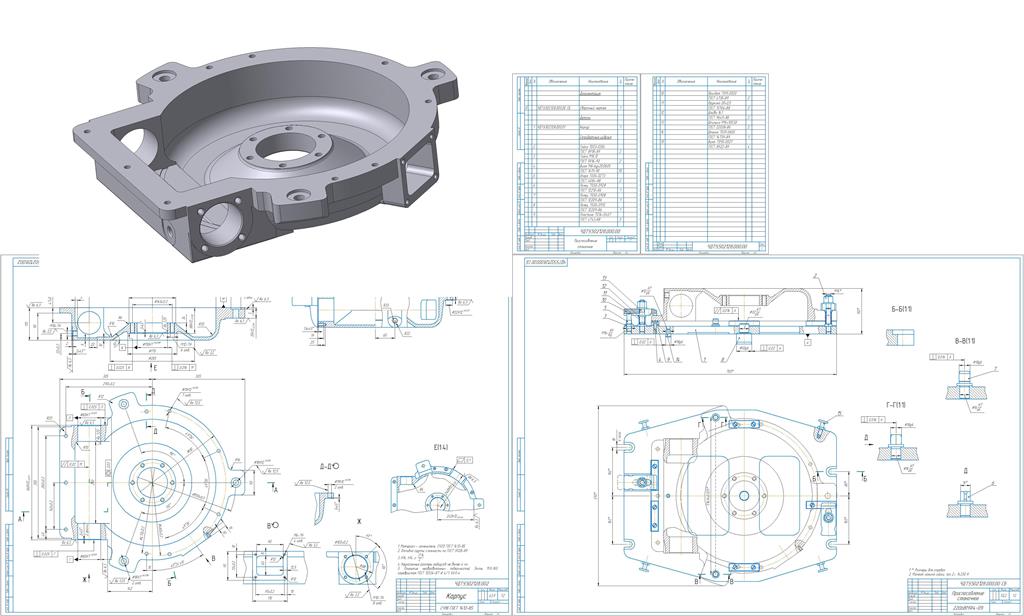

Приспособление станочное для многоцелевого сверлильно-фрезерно-расточного станка 2206ВМФ4-09 с ЧПУ

Приспособление станочное для многоцелевого сверлильно-фрезерно-расточного станка 2206ВМФ4-09 с ЧПУ. Служебное назначение станочного устройства: получение 4-х резьбовых отверстий М6-7Н; получение 8-и резьбовых отверстий М10-7Н; получение резьбового отверстия М18-7Н; получение размера 210 ± 0,15; 47 ± 0,05; получение размера 100 ± 0,2; получение отверстий Ø80Н7, с параметром шероховатости Ra = 1,25 мкм (точность и шероховатость технологические); отклонение от параллельности оси отверстий Ø80Н7 относительно базы М, не более 0,02 мм; отклонение от соосности отверстий Ø80Н7, не более 0,03 мм.
Принципиальная схема и способ базирования устройства на станке: основа устройства должна иметь четыре паза для болтов М18. Устройство крепится к столу станка с помощью четырех болтов М18 (расстояние между пазами стола 80 мм, диаметр центрального отверстия Ø50Н7). Для точного фиксирования устройства на столе станка, используются цилиндрическая шпонка и цилиндрический палец. С помощью двух передвижных прихватов и гайки деталь ,,Корпус,, прижимается к постоянным опорным пластинам, таким образом осуществляется закрепление заготовки, за счет завинчивания гайки, а открепление происходит в обратном направлении. Транспортировка устройства происходит с помощью грузоподъемных устройств - грузовых винтов (вес устройства 55,2 кг).

Техническая характеристика приспособления:
- станок многоцелевой 2206ВМФ4-09 с ЧПУ
- ширина паза устройства, мм 18
- диаметр направляющей шпонки, мм 18g6
- диаметр центрального пальца, мм 50g6
- момент зажима гайки, Н 14230
- габариты, ВхШхД, мм 150х590х700
- масса приспособления, кг 55,2
- масса детали ,,Корпус,, кг 43,9
- тип прижима ручной, винтовой
- количество прижимов, шт 2
