Актуатор линейный

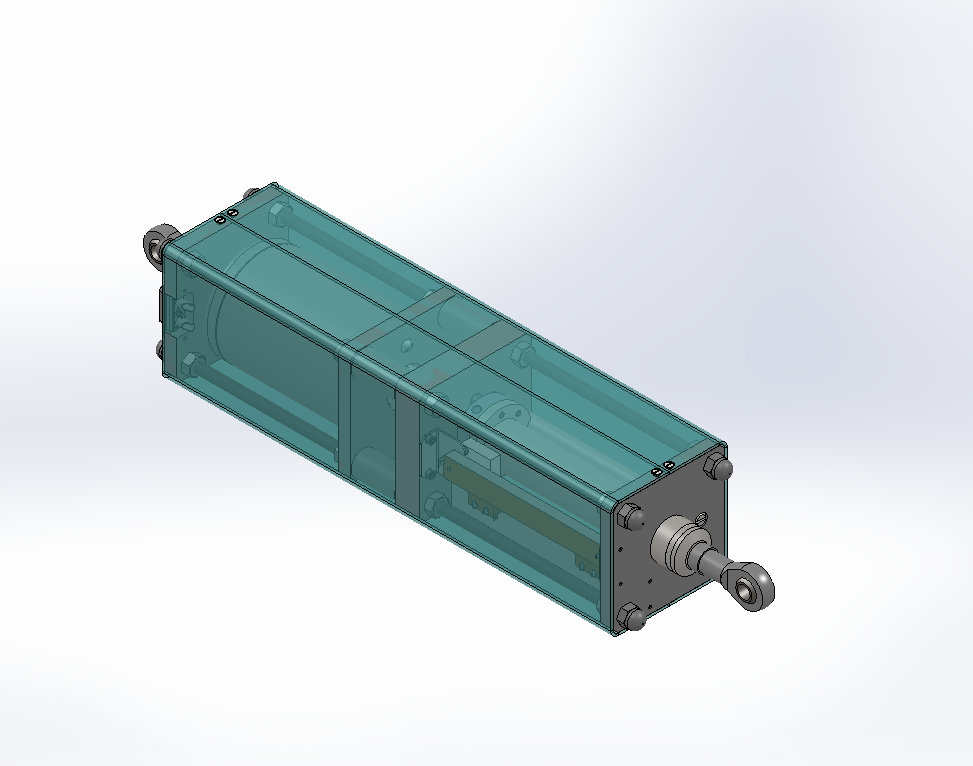

Актуатор (ход 100мм усилие до50кгс) для привода кресла в автосимуляторе.

Состав: 3D сборка Язык документа

Софт: SolidWorks 2014

Сайт: www

Файлы:
Эл.двиг.200_3000.sldprt
АЛ50100-1.0 Актуатор линейный.SLDASM
АЛ50100-1.1.0 Блок задний.sldasm
АЛ50100-1.1.1 Фланец.sldprt
АЛ50100-1.2.0 Блок приводной.sldasm
АЛ50100-1.2.1 Фланец двигателя.sldprt
АЛ50100-1.2.2 Муфта.sldprt
АЛ50100-1.3.0 Блок средний.sldasm
АЛ50100-1.3.1.0 Блок штока.sldasm
АЛ50100-1.3.1.1.0 Шток.sldasm
АЛ50100-1.3.1.1.1 Труба.sldprt
АЛ50100-1.3.1.1.2 Цапфа.sldprt
АЛ50100-1.3.1.1.3 Фланец.sldprt
АЛ50100-1.3.1.5 Кулачок.sldprt
АЛ50100-1.3.1.6 Втулка направляющая.sldprt
АЛ50100-1.3.1.7 Втулка распорная.sldprt
АЛ50100-1.3.5 Корпус подшипников.sldprt
АЛ50100-1.3.6 Крышка.sldprt
АЛ50100-1.4.0 Блок потенциометра.sldasm
АЛ50100-1.4.1 Уголок(По умолчанию).sldprt
АЛ50100-1.4.2 Уголок(По умолчанию).sldprt
АЛ50100-1.5.0 Блок микропереключателей.sldasm
АЛ50100-1.5.1 Кронштейн(По умолчанию).sldprt
АЛ50100-1.10 Кожух(По умолчанию).sldprt
АЛ50100-1.11 Направляющая.sldprt
АЛ50100-1.12 Шпилька.sldprt
АЛ50100-1.13 Распорка.sldprt
АЛ50100-1.14 Фланец передний.sldprt
Болт М10-6gx025.46 ГОСТ 7796-70 sw.sldprt
Винт 1605-200.sldprt
Винт М2х12 ГОСТ 17473-80.sldprt
Винт М3x8 ГОСТ 17475-80.sldprt
Винт М3х10 DIN912.sldprt
Винт М3х12 ГОСТ 17475-80.sldprt
Винт М5x25 ГОСТ 17473-80.sldprt
Винт М5х16 DIN912.sldprt
Винт М6x8 ГОСТ1476.sldprt
Винт
Винт
Гайка колп 6KL08-2 DIN 1587(m8).sldprt
Гайка М2 ГОСТ 5915-70.sldprt
Гайка М08-6H.5.019 (S13) ГОСТ 5915-70 sw.sldprt
Гайка М12 ГОСТ11871 sw.sldprt
Гайка ШВП1605-200.sldprt
Корпус.sldprt
Микропереключатель.sldprt
Наконечник PHSA 10.sldasm
Наконечник PHSA 10-1.sldasm
Подшипник 36201К
Потенциометр.sldprt
Разъем 680M7W2203L401.sldprt
Сварка цапфы.sldprt
2 3 11371-78.sldprt
Шар.sldprt
ШВП 1605-200 СБ.sldasm
