Чертеж радиально-осевой турбины системы наддува дизельного двигателя

Харьковский политехнический университет
Кафедра Двигателестроение
Чертеж радиально-осевой турбины турбонаддува дизеля
Харьков 2014

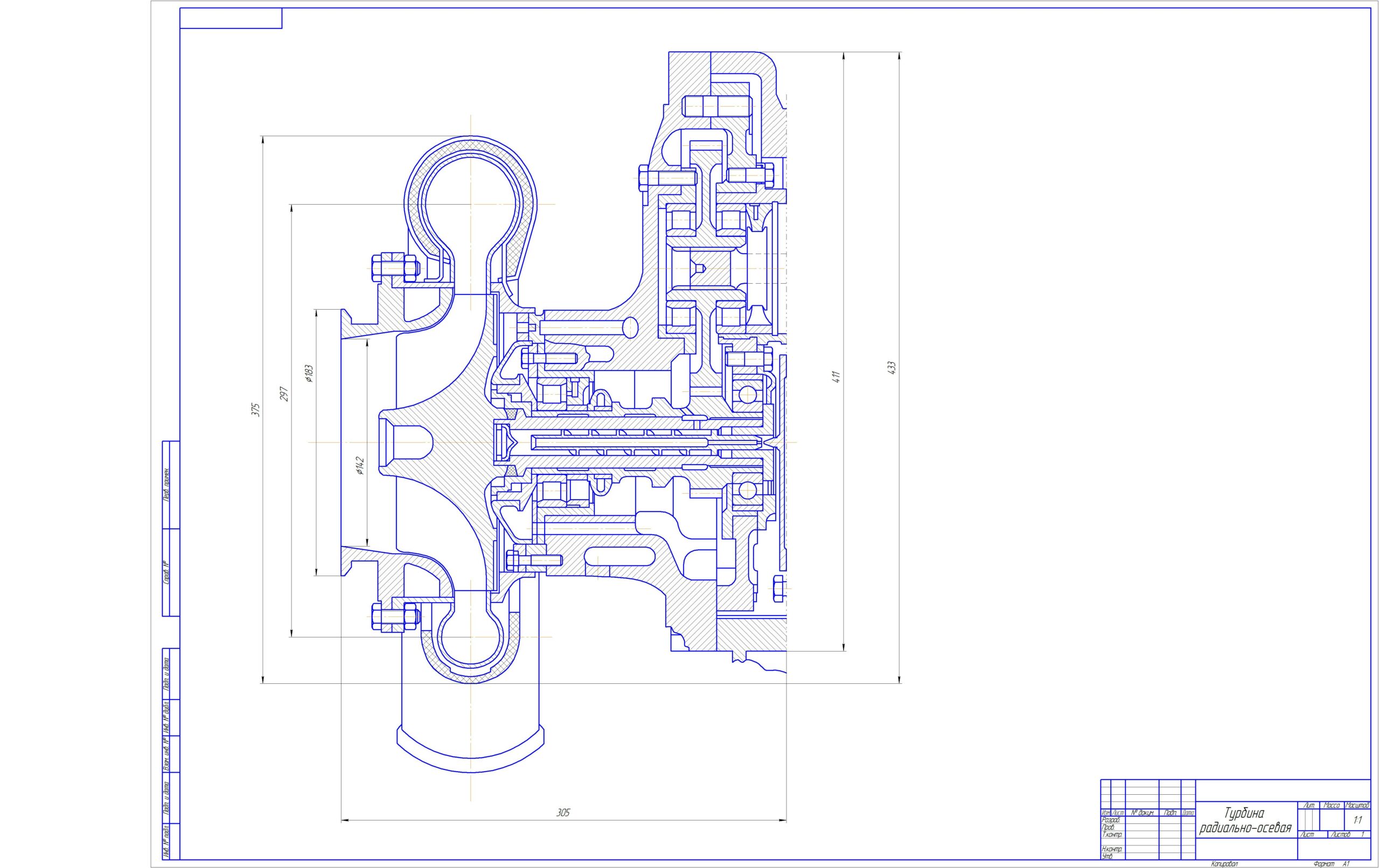

Чертеж продольного разреза радиально-осевой турбины системы наддува дизельного двигателя. 1 лист формата А1, масштаб 1:1.
Угол выхода потока из безлопаточного направляющего аппарата, град. - 20
Наружный диаметр колеса на входе, м - 0,17
Наружный диаметр колеса на выходе, м - 0,126
Втулочный диаметр колеса на выходе, м - 0,04
Средний диаметр колеса на выходе, м - 0,0935
Степень радиальности - 0,55
Угол установки лопатки на входе, град. - 90
Угол установки лопатки на выходе, град. - 30
Высота лопатки на входе, м - 0,0185
Высота лопатки на выходе, м - 0,043
Количество лопаток, шт. - 15
Зазор между лопатками и обтекателем, м - 0,0007...0,0009
Коэффициент скорости входника – 0,95
Коэффициент скорости рабочего колеса - 0,906
Передаточное отношение от коленчатого вала дизеля к рабочему колесу - 12.518
Степень сжатия - 0,457
КПД - 0,865

Состав: Чертеж продольного разреза радиально-осевой турбины системы наддува дизельного двигателя Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Двигатели / Чертеж радиально-осевой турбины системы наддува дизельного двигателя

Турбина радиально осевая.cdw
