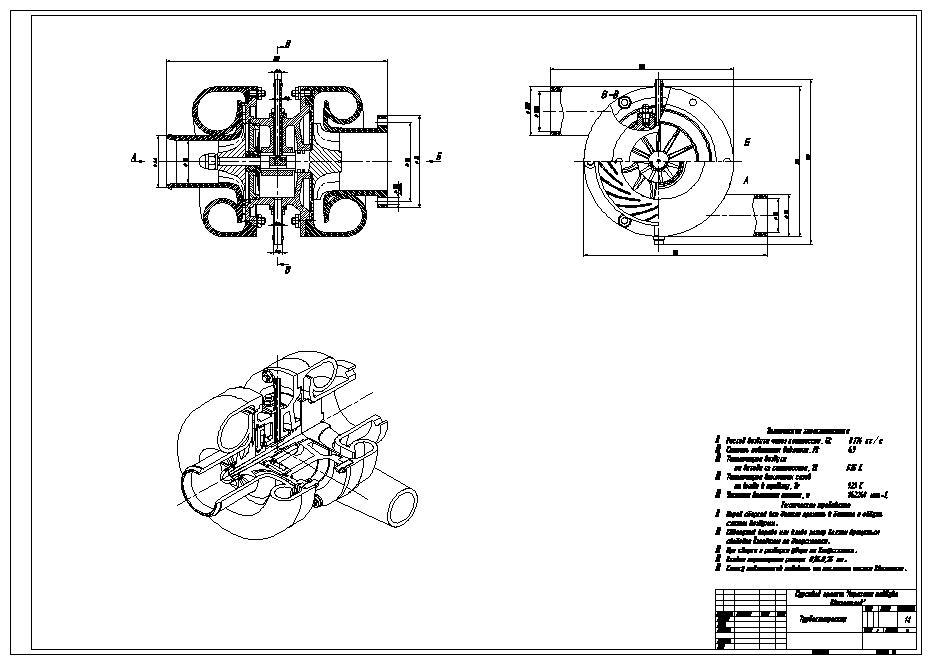

Чертеж турбокомпрессора с перепускным клапаном

МГТУ им. Баумана Кафедра ДВС
дисциплина "Агрегаты наддува"
Москва, 2012

Задание: Спроектировать турбокомпрессор для дизельного двигателя 6ЧН8.5/7 мощностью Ne=180 кВт при частоте вращения коленчатого вала n=4500 мин-1, при ограничении максимального давления цикла pz=200 бар.

Техническая характеристика
1. Расход воздуха через компрессор, Gk 0,176 кг/с
2. Степень повышения давления, Pk 4,9
3. Температура воздуха
на выходе из компрессора, Tk 525 K
4. Температура выхлопных газов
на входе в турбину, Tr 923 K
5. Частота вращения ротора, n 142240 мин-1,
