Сборочный чертёж турбокомпрессора ткр11н-10

Херсонский политехнический колледж одесского национального политехнического университета.
Отделение: машиностроения.
Специальность: производство двигателей.
Дисциплина: технология сборки двигателей.
2015 год.

Турбокомпресор ТКР11Н-10 двигателя СМД-20.

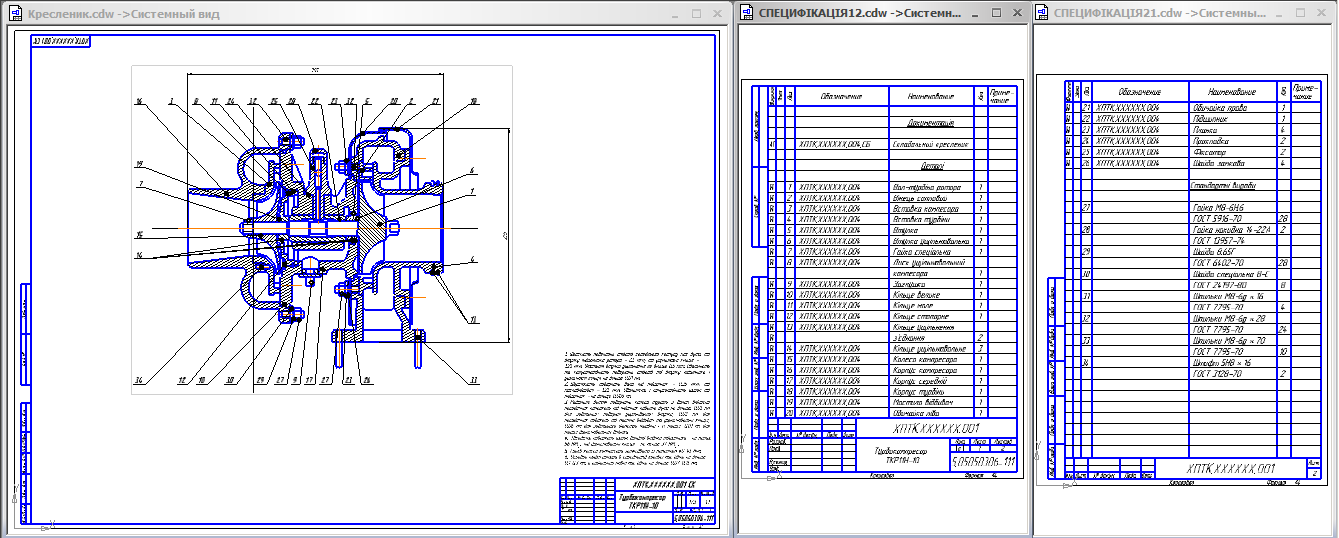

Сборочный четеж фомата А1 плюс спецификация.
Используется для нагнетания воздуха или топливовоздушной смеси в двигатель внутреннего сгорания за счет энергии выхлопных газов для улучшения его характеристик.
Принцип роботы
Выхлопные газы,проходя через улитку, передают энергию вращения турбине, а та через вал - колесу компесора, которое всасывает дополнительный воздух в впускной колектор.
Характеристики
Степень повышения давления 1,53
Подача воздуха 0,185+-0,013
Адиабатический КПД компрессора, не менее 0,6
КПД, не менее 0,36
При следующих условиях
Температура газа при входе в турбину, К(°С) 873+10 (600+25)
Частота вращения вала ротора, с-1 (об/мин) 750+7 (45000+400)
Разрежение на входе в компресор, кПа (мм.вод.ст), не более 2,94 (300)
Давление газа при входе в турбину, кПа (кгс/см2), не более 55 (0,56)
Габаритные размеры, мм 305x230x255
Масса, кг, не более 17,5
