Дизель 10Д100 сборник чертежей

Дизель 10Д100 двухтактный, однорядный со встречно движущимися поршнями, непосредственным впрыскиванием топлива, прямоточной продувкой. Блок цилиндров установлен на поддизельной раме. В верхней части блок закрыт крышкой со смотровыми люками и маслоотделителями с обеих сторон дизеля. Блок является остовом, где размещены и смонтированы все механизмы и узлы, обеспечивающие работу дизеля. В передней части блока расположен механизм управления, от которого считают номера цилиндров Стороны дизеля (левая и правая) определяются, если смотреть на него со стороны генератора.

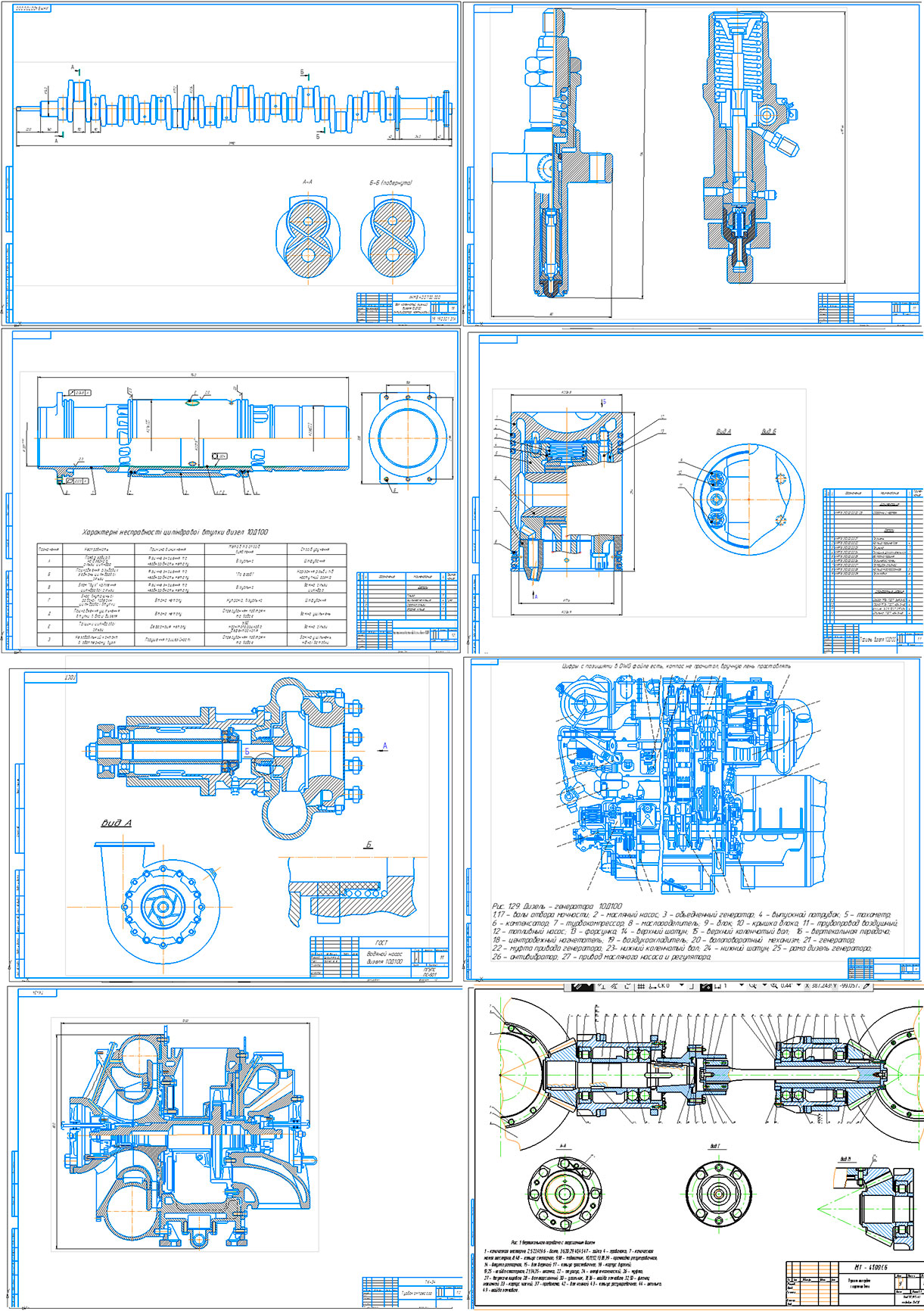

В архиве Вы найдете много разных чертежей, не все имеют спецификации, предоставляются так как есть:
1. Вал коленчатый (нижний) дизеля 10Д100 антивибратор маятниковый
2. Гильза цилиндра дизеля (Циліндрова гільза дизеля)
3. Общий вид пресса типа А353, который предназначен для снятия установки рубашки гильз дизеля 10Д100.
4. Форсунка ТНВД 10Д100
5. Вертикальная передача с торсионным валом. Спецификация
6. Водяной насос дизеля 10Д100. Состоит из чугунного корпуса, в котором расположено бронзовое центробежное рабочее колесо, укрепленное консольное на длинном валу гайкой со стопорной шайбой.
7. Чертеж турбокомпрессора тк-34 . Устанавливается на дизель 10д100. Диаметр колес компрессора 340 мм
8. Общий Вид дизеля
