Дизель 6ЧН 22/28

СПБГУВК Кафедра СГЕО
Анализ дизеля 6ЧН 22/28
Санкт-петербург 2015

В ходе выполнения курсового проекта был проанализирован двига-тель6 ЧН 22/28 на предмет его модификаций. Было выявлено, что данный двигатель обладает более высокими экологическими свойствами и пока-зателей надёжности по сравнению с прототипом, так же этот двигатель яв-ляется экономически выгодным. Следующим этапом проектирования был расчёт рабочего цикла проектированного двигателя с учётом увеличения максимального давления в цикле, а также снижения степени повышения давления по сравнению с указанными параметрами двигателя-прототипа. В третьем разделе курсового проекта проведён динамический анализ кри-вошипно-шатунного механизма двигателя с использованием компьютер-ной программы КРУИС, в этом же разделе проведена оценка степени не-равномерности вращения коленчатого вала двигателя, результатом кото-рой стало обоснование необходимости применения маховика. Четвёртым разделом подводится итог выполненной проектной работы, приведены ос-новные параметры рабочего цикла спроектированного дизеля, а также предложены конструктивные изменения двигателя (п. 4.3).
В результате выполненной работы был модифицирован двигатель 6ЧН 22/28. Важной целью курсового проекта было улучшение экономических показателей двигателя, в частности, снижение эксплуатационных затрат. Она была достигнута путём снижения удельного эффективного расхода топлива за счет увеличения максимального давления цикла.
В результате проектирования было предусмотрено снижение степени повышения давления, что способствует уменьшению выбросов окислов азота в атмосферу.
Таким образом, цель курсового проекта оказалась выполнена и модернизированный двигатель по экономичности (удельному эффек-тивному расходу топлива) соответствует лучшим образцам двигателей данного класса.

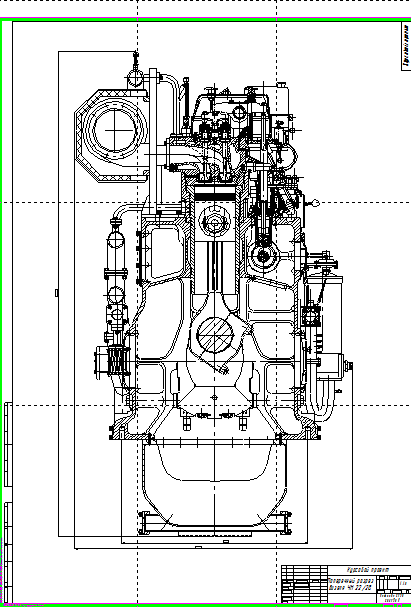

Чертеж выполненный на формате А1, с соблюдением масштаба 1:1.5

Состав: Поперечный разрез дизеля ЧН 22/28, ПЗ Язык документа

Софт: КОМПАС-3D 12

Файлы:
Дизель 6 ЧН 22 28.cdw
Записка.doc
