Конкурс асов 3D-моделирования

Расчет 4-х тактного дизеля 570 кВт 6ЧН18/22 для тепловоза ТГМ-4

Первомайская филия Национального университета кораблестроения им. Адмирала Макарова
Кафедра двигатели внутреннего сгорания
Дипломный проект по дисциплине "Двигатели внутреннего сгорания"
На тему "Проект 4-х тактного дизельного двигателя мощностью 570 кВт для маневрового тепловоза"
Первомайск 2017

Исходные данные дизельный двигатель 6ЧН 18/22: мощность 570 кВт, обороты 1500 об/мин, расход топлива 0,230 кг/кВт*ч
В данной работе рассматривается дизельный двигатель 6ЧН 18/22, предназначенный для установки в качестве силового агрегата маневрового тепловоза ТГМ-4.
Графическая часть содержит чертежи двигателя в двух разрезах, конструкция поршня, индикаторная диаграмма и графики сил действующие в КШМ.
Содержание
Введение
1. Описание двигателя прототипа и объекта применения.
2. Расчет основных параметров двигателя.
3. Описание спроектированного поршня и расчет.
4. Технологический раздел.
5. Гражданская оборона.
6. Техника безопасности.
7. Экономика.
Заключение
Список используемой литературы

При разработке дипломного проекта была поставлена ​​задача разработать 4-х тактный дизельный двигатель, мощностью 570 кВт для маневрового тепловоза с разработкой конструкции поршня.
Выполнено описание узлов базового двигателя, в которые входят: описание конструкции двигателя, систем двигателя, а также принцип работы узлов и систем.
Проведено конструкторский расчет в который входит: расчет рабочего процесса двигателя с проверочными расчетами, тепловой расчет, построена индикаторная диаграмма, а также динамический расчет с построением графиков.
Была поставлена ​​и выполнена задача спроектировать поршневую группу для газового двигателя. Выполнен расчет на прочность поршня.
Проведен технологический раздел в котором избран тип производства, выбрано оборудование и приспособления, рассчитан техническая норма времени на составление поршня.
Определены мероприятия по охране труда на электростанции, положения об охране труда, проведены разработки мероприятий по охране труда и на-прежних среды.
Экономический расчет определения себестоимости сборки, и экономическое обоснование нового газового двигателя 6ЧН18 / 22 в зрелнении с дизельным двигателем 6ЧН18 / 22.

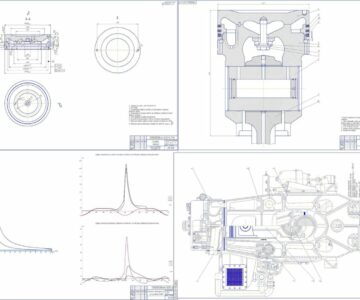

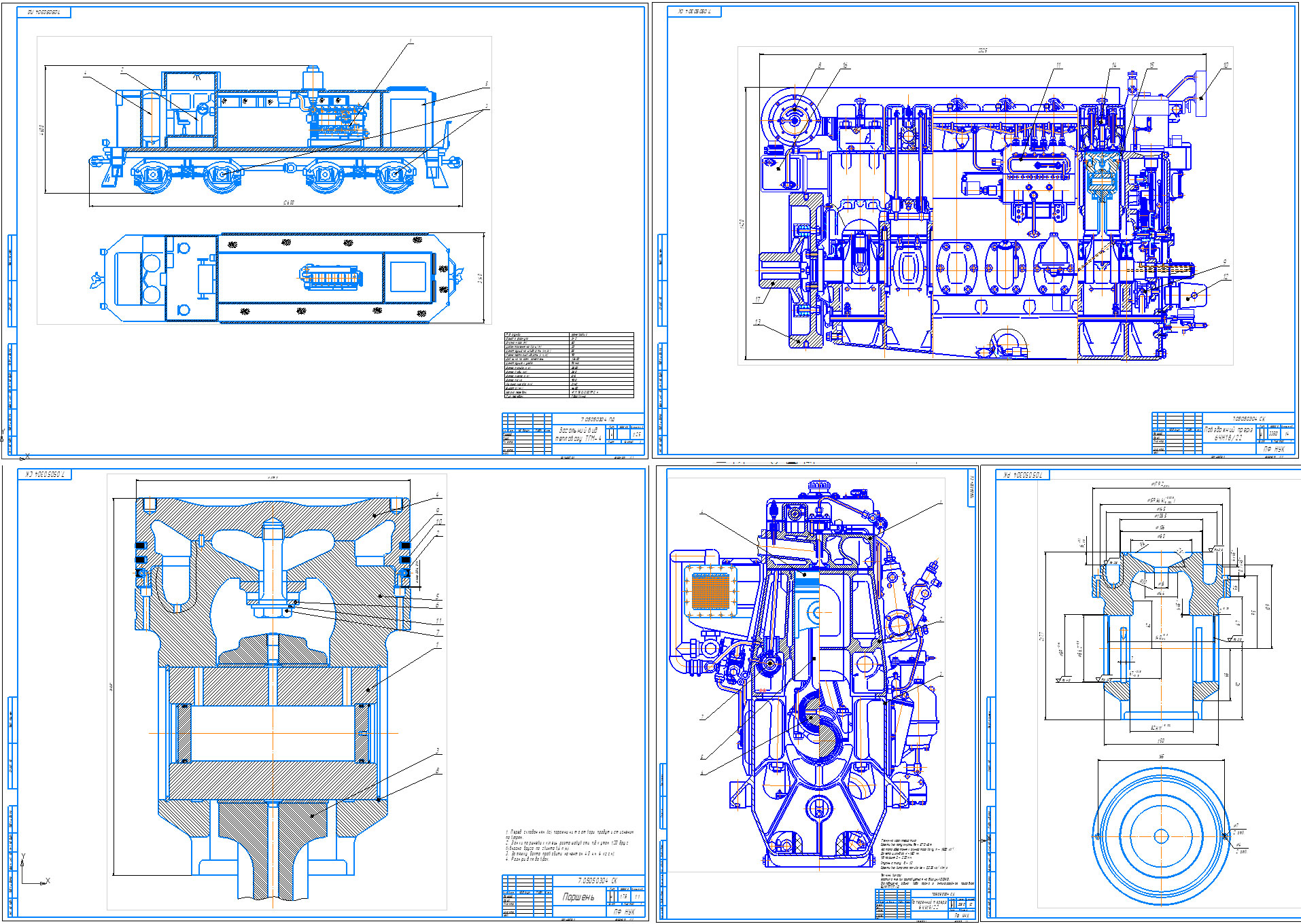

К проекту прилагаются 7 листов чертежа формата А1.

Состав: Поперечный разрез двигателя 6ЧН 18/22 (СБ), Продольный разрез двигателя 6ЧН 18/22 (СБ), Поршень (СБ), Тронк поршня (РЧ), Головка поршня (РЧ), ТГМ-4 (СБ), ИД (ПС), ПЗ Язык документа

Софт: КОМПАС-3D 16.1.7
