Дипломный проект на тему "4-х тактный газовый двигатель, мощностью 250 кВт для стационарной электростанции и спроектировать поршень"
Первомайск 2013

При разработке дипломного проекта была поставлена задача рас-делать 4-х тактный газовый двигатель, мощностью 250 кВт для стационарной электростанции и спроектировать поршень.
Выполнено описание узлов базового двигателя, в которые входят: описание конструкции двигателя, систем двигателя, а также принцип работы узлов и систем.
Проведено конструкторский расчет в который входит: рас-нок рабочего процесса газового двигателя с проверочными расчетами, тепловой расчет, построена индикаторная диаграмма, а также динамический расчет с построением графиков.
Выполнены расчеты на прочность шатуна двигателя 6ГЧН18 / 22.
Была поставлена и выполнена задача спроектировать поршневую группу для газового двигателя. Выполнен расчет на прочность поршня.
Проведено технологический раздел в котором избран тип производства, выбрано оборудование и приспособления, рассчитан техническая норма времени на составление поршня.
Определены мероприятия по охране труда на электростанции, положения об охране труда, проведены разработки мероприятий по охране труда и окружающей среды.
Экономический расчет определения себестоимости сборки, и экономическое обоснование нового газового двигателя 6ГЧН18 / 22 в уравнены-ни с дизельным двигателем 6ЧН18 / 22.
К проекту прилагаются 8 листов чертежа формата А1.


Сообщить о проблеме
Дата
16.12.2016
Язык
Украинский
Состав

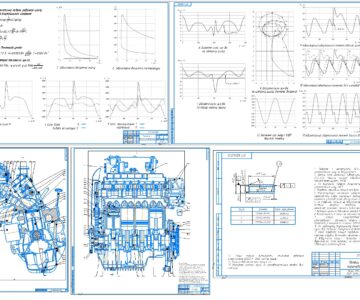

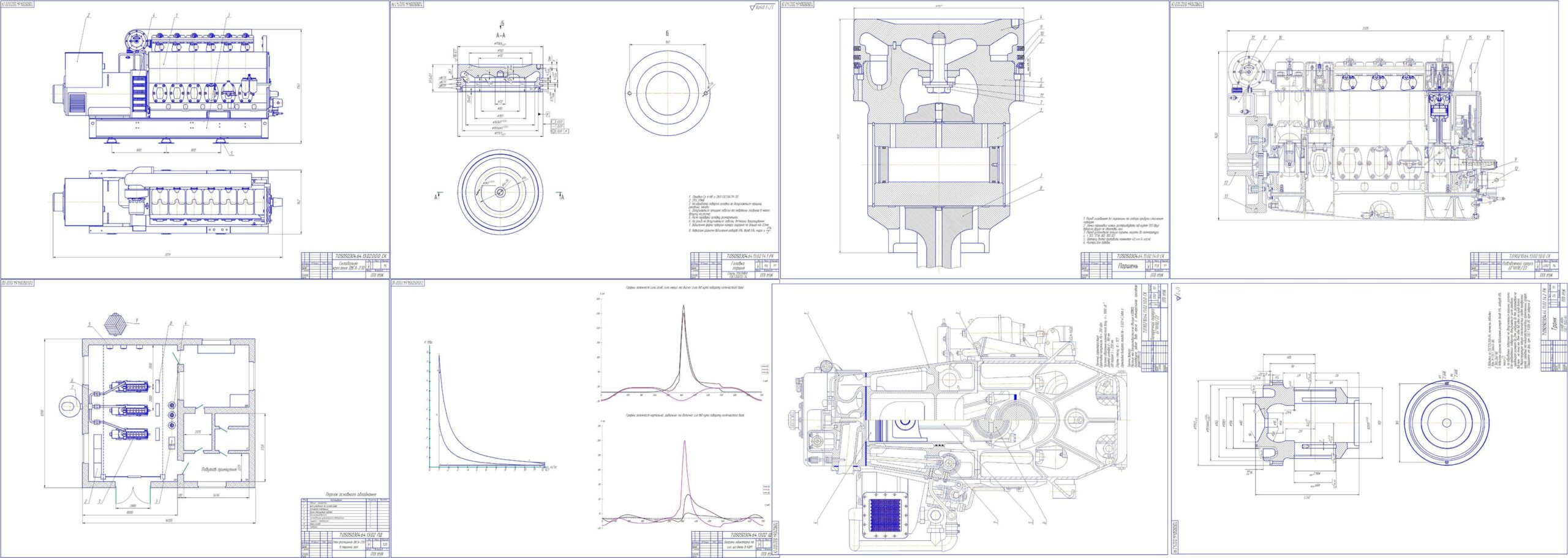

Габаритный чертеж двигателя (ГЧ), Поперечный разрез двигателя (СБ), Продольный разрез двигателя (СБ), Поршень (СБ), Тронк поршня (РЧ), Головка поршня (РЧ), Диаграммы, План электростанции (ГЧ)
