Бензиновый 4-цилиндровый двигатель мощностью 60 кВт при 5600 мин-1 для легкового автомобиля

Национальный университет "Запорожская политехника"
Кафедра "Двигатели внутреннего сгорания"
Дипломный проект бакалавра на тему "Бензиновый 4-цилиндровый двигатель мощностью 60 кВт при 5600 мин-1 для легкового автомобиля"
Запорожье 2023

Вихідні дані до проекту (роботи) бензиновий 4-тактний 4-циліндровий двигун номінальною потужністю 60 кВт при 5600 хв-1 для легкового автомобіля, розрахувати врівноважування двигуна, розрахувати маховик для двигуна, розрахувати на міцність поршневий палець.
Зміст розрахунково-пояснювальної записки (перелік питань, які потрібно розробити) тепловий розрахунок двигуна на номінальному режимі; динамічний розрахунок двигуна на номінальному режимі; розрахунок врівноважування двигуна; розрахунок маховика; розрахувати на міцність поршневий палець.
Перелік графічного матеріалу (з точним зазначенням обов’язкових креслень)

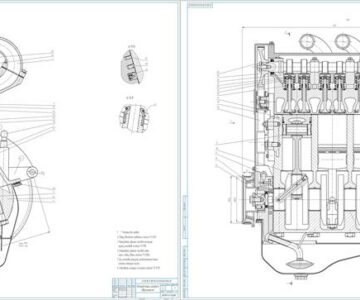

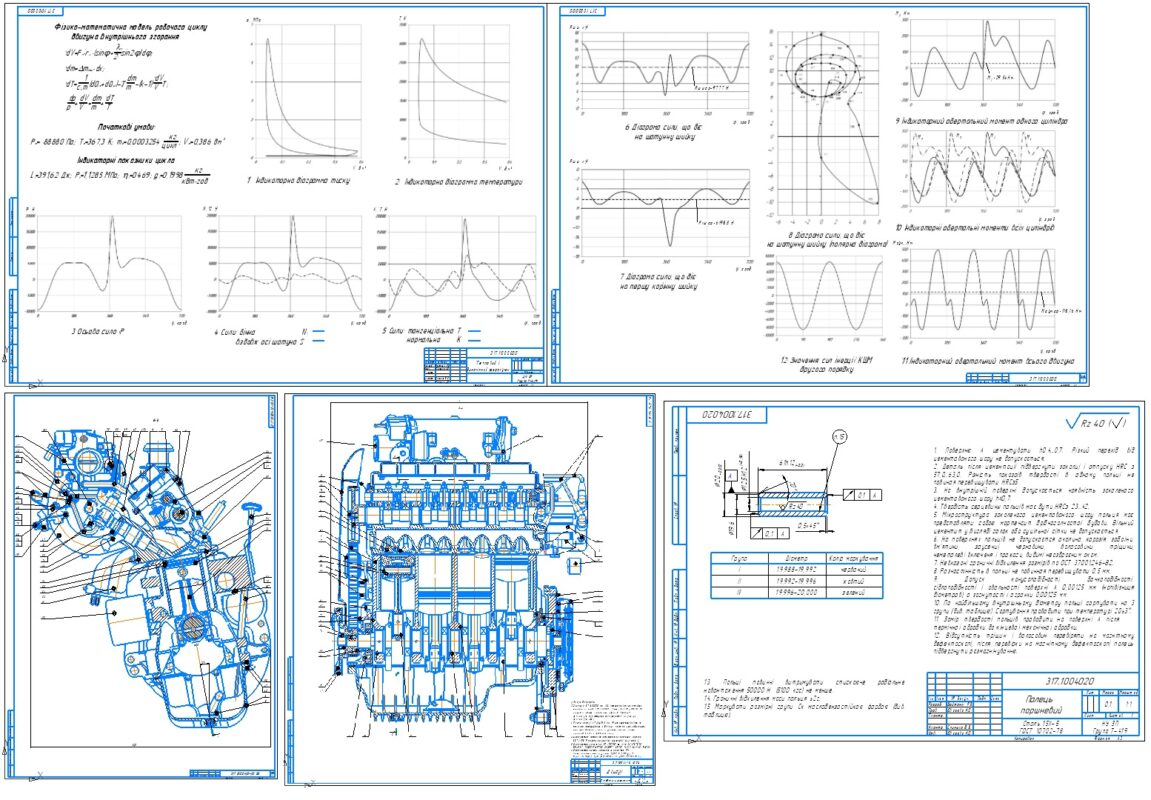

плакат із результатами теплового і динамічного розрахунку двигуна; креслення повздовжнього та поперечного перерізів двигуна; поршневий палець

ЗМІСТ

1 ТЕХНІКО-ЕКОНОМІЧНЕ ОБҐРУНТУВАННЯ ПРОЄКТА
2 ТЕПЛОВИЙ РОЗРАХУНОК ДВИГУНА НА НОМІНАЛЬНОМУ РЕЖИМІ
2.1 Методи вирішення задачі
2.2 Підготовка даних до теплового розрахунку
2.3 Контроль результатів теплового розрахунку
3 ДИНАМІЧНИЙ РОЗРАХУНОК ДВИГУНА НА НОМІНАЛЬНОМУ РЕЖИМІ
3.1 Розрахунок основних сил та обертального моменту
3.2 Приведення мас частин кривошипно-шатунного механізму
3.3 Сили інерції обертальних мас
3.4 Сили, діючі на шатунну шийку колінчастого валу
3.5 Сила, діюча на І корінну шийку колінчастого валу
3.6 Обертальний момент двигуна
4 КОНСТРУЮВАННЯ ДВИГУНА
4.1 Особливості конструкції механізмів двигуна
4.1.1 Циліндро-поршнева група та кривошипно-шатунний механізм
4.1.2 Газорозподільний механізм
4.2 Системи двигуна
5 РОЗРАХУНОК ВРІВНОВАЖУВАННЯ ДВИГУНА
5.1 Загальні положення
5.2 Врівноважування рядного 4-циліндрового двигуна
6 РОЗРАХУНОК МАХОВИКА
6.1 Загальні положення
6.2 Розрахунок
7 РОЗРАХУНОК НА МІЦНІСТЬ ПОРШНЕВОГО ПАЛЬЦЯ
ВИСНОВКИ
ПЕРЕЛІК ДЖЕРЕЛ ПОСИЛАННЯ
ДОДАТОК А
