Двигатель внутреннего сгорания

266

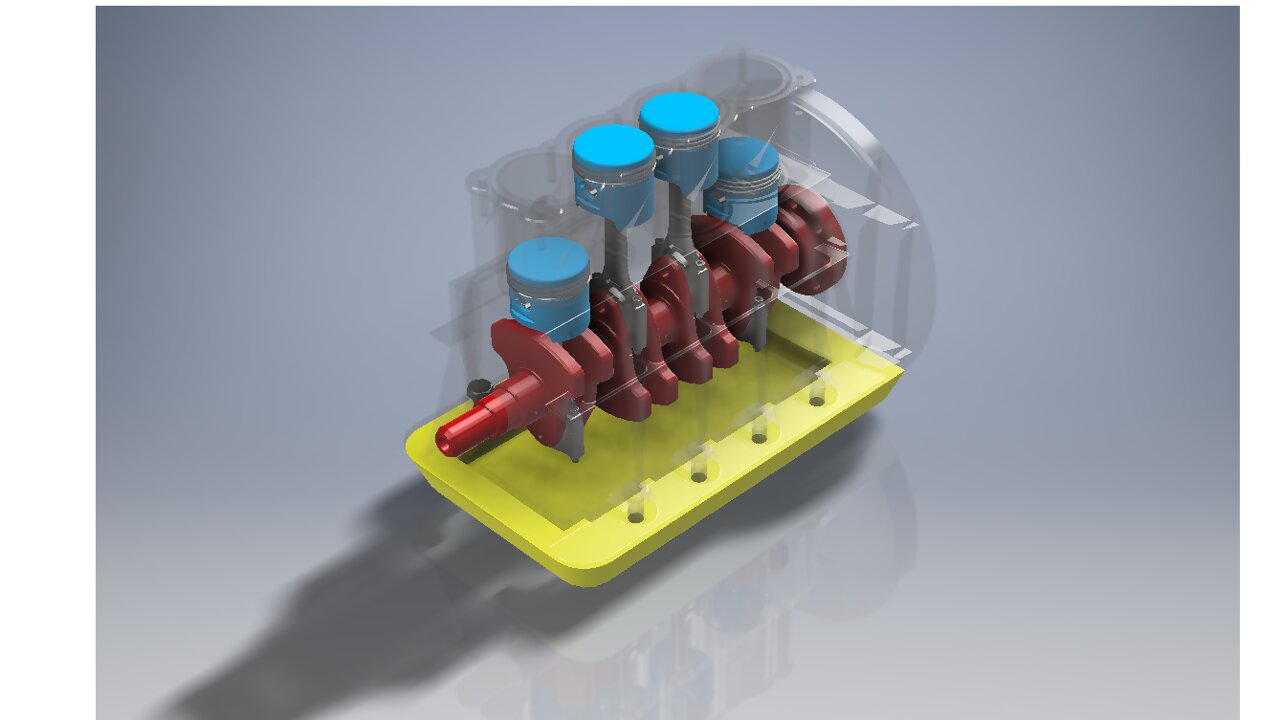

Работа выполнялась в Inventor Proffesional 2021г.. В 2024 г. проходила олимпиада Proffskills, я был одним из ее участников. Требовалось по чертежам смоделировать 3Д модель двигателя внутреннего сгорания. В работе представлены 12 3д моделей формата (.ipt), 2 сборки формата (.iam), а также на всё - 14 чертежей, оформленных в соответствии с ГОСТ, формата (.dwg). 2 спецификации в формате (.dwg и .xls).

3D Модели 3D Сборка двигатель внутреннего сгорания ДВС

Автор

Артём Алёшин

Дата

11.05.2024

Язык

Русский

Состав

2 3Д сборки формата (.iam): Двигателя; шатуна в сборе. 12 3Д моделей формата (.ipt): Шатуна; поршня; поддона; пальца; крышки шатуна; корпуса; кольца стопорного; кольца маслосъемного; кольца компрессионного; коленчатого вала; втулки; вкладыша шатунного. 14 чертежей на формата (.dwg и xls).

Софт

Inventor 2021 Как открыть?

Отзывы

Отзывов пока нет
