Авиамодельный двигатель NOVA 1

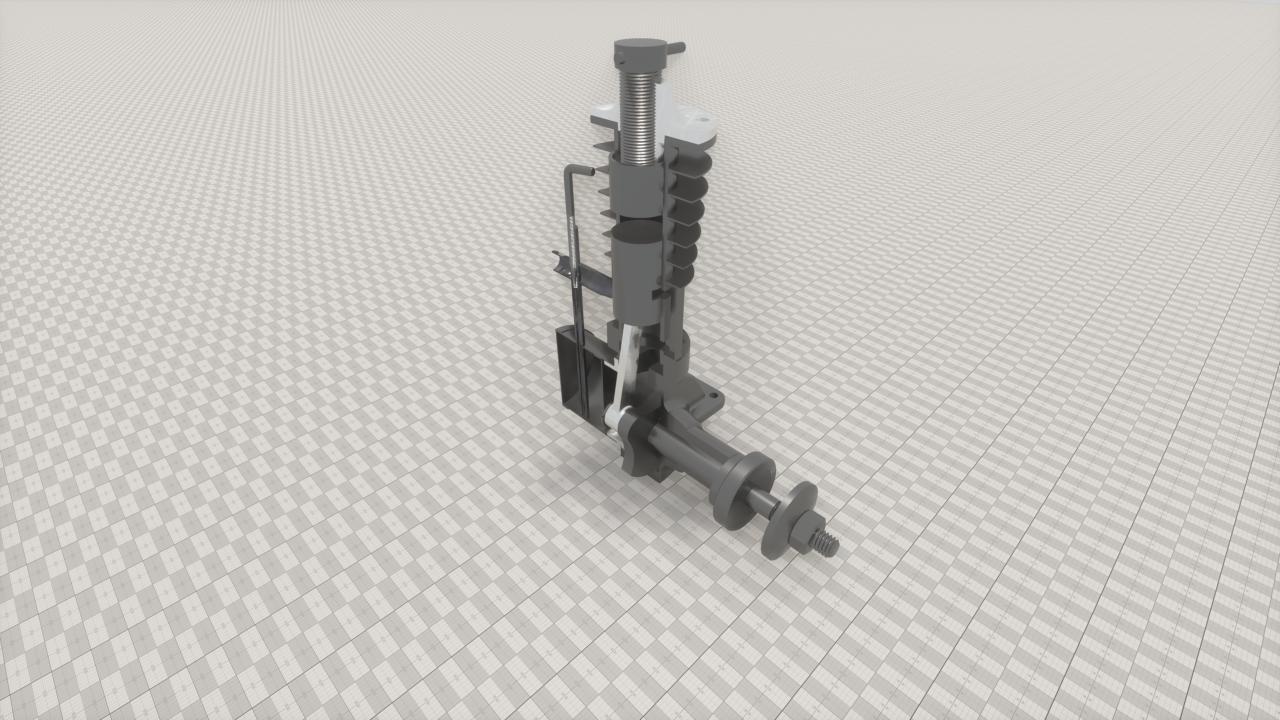

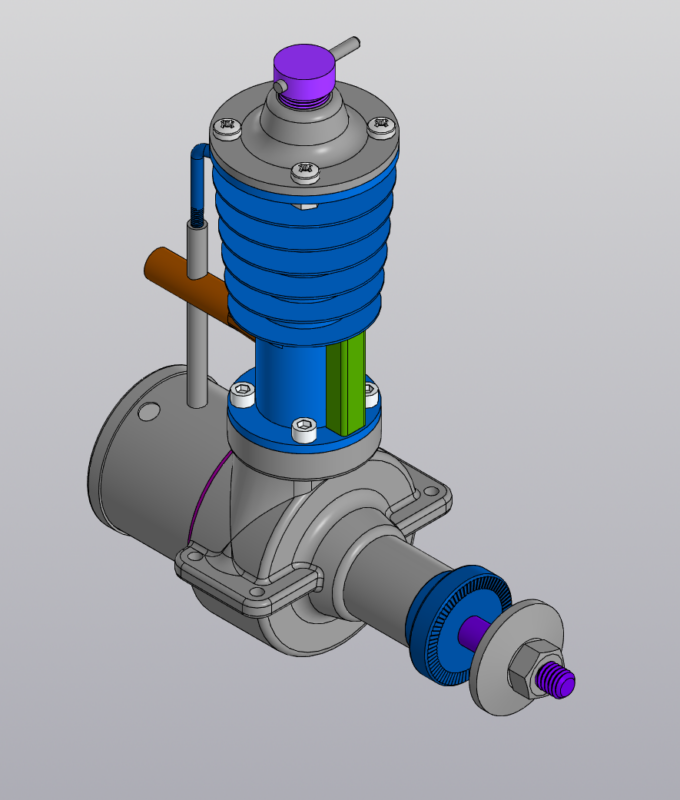

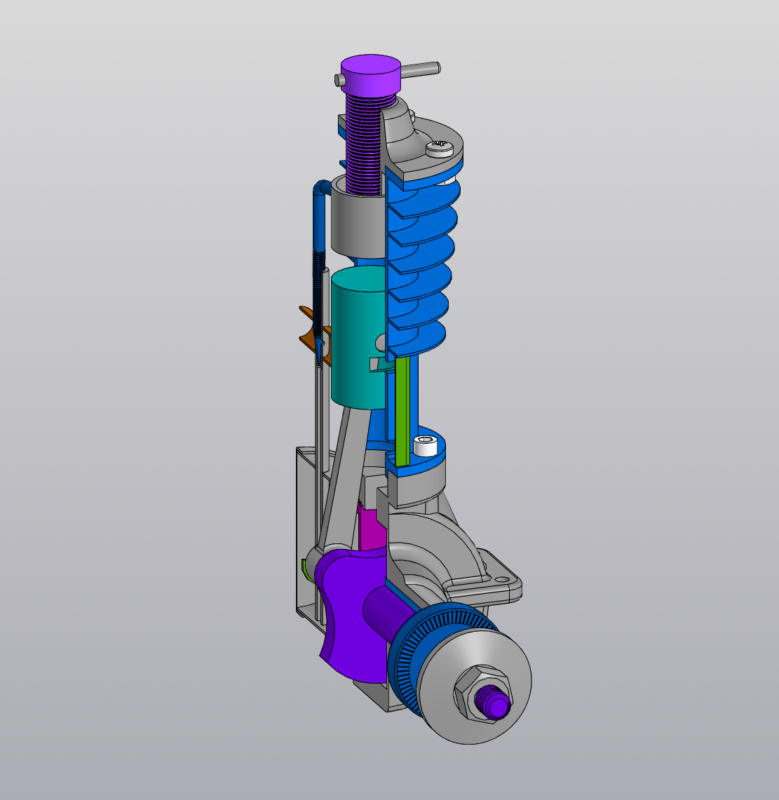

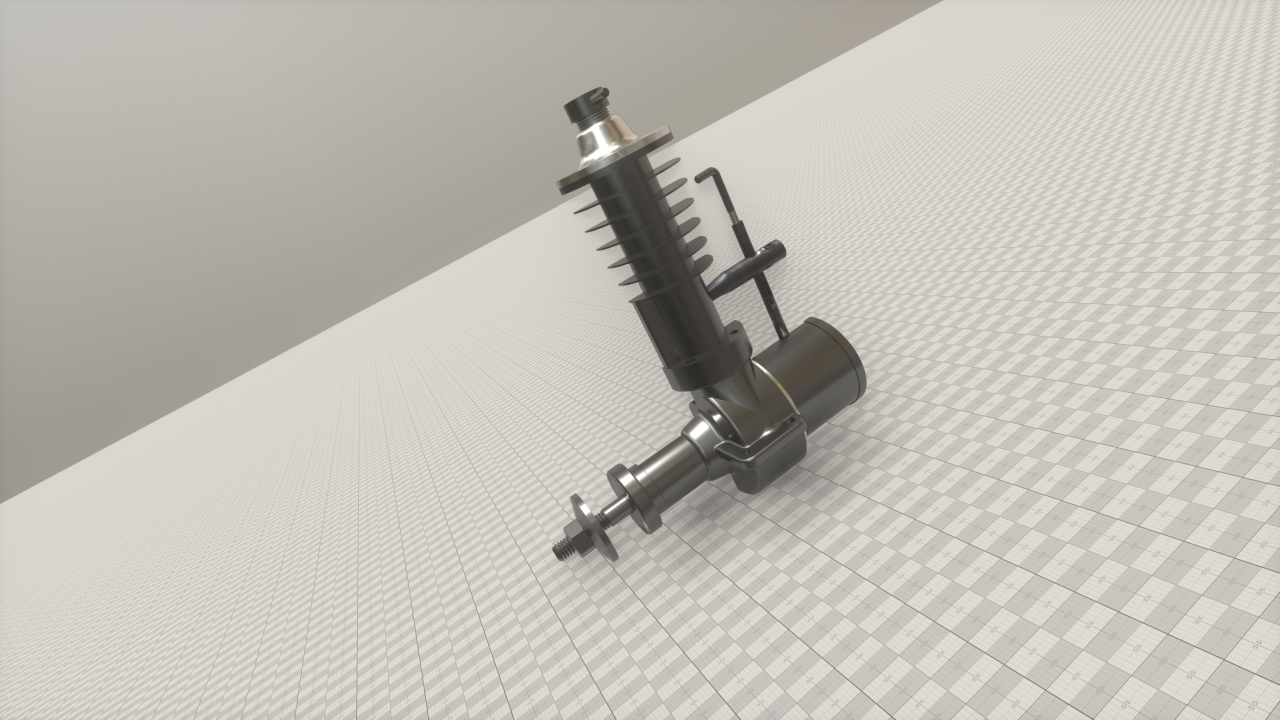

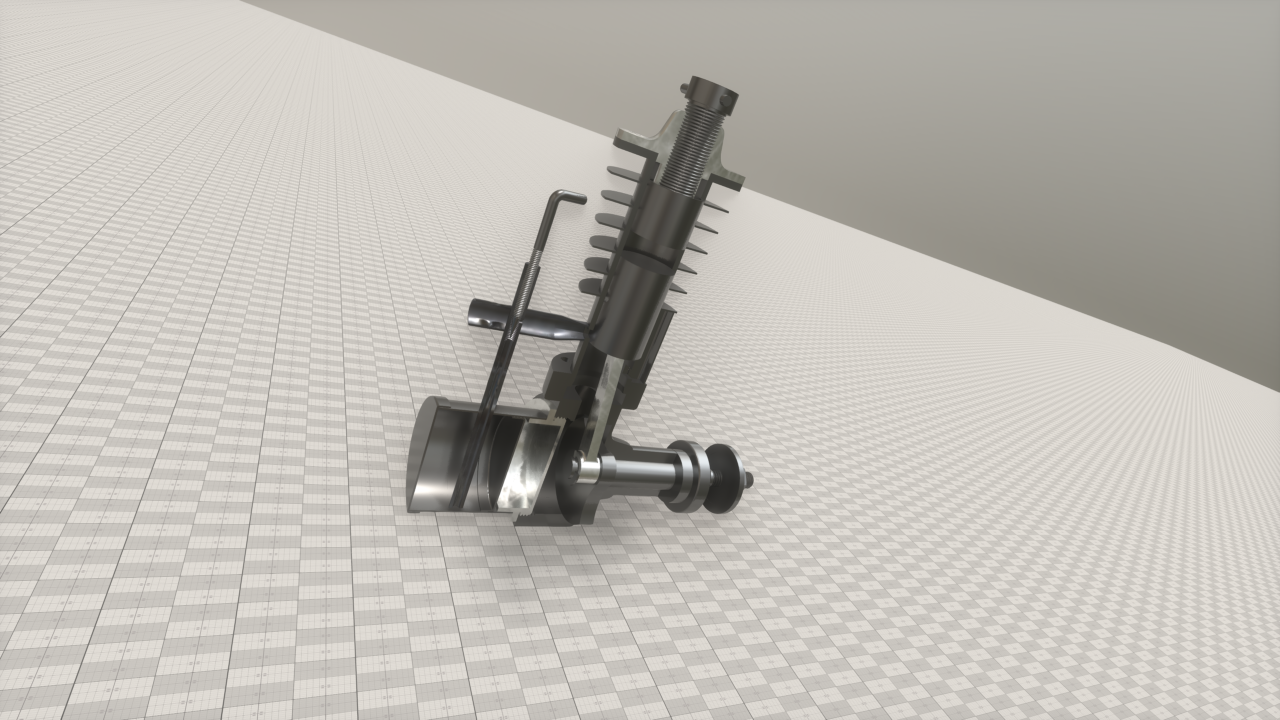

Двигатель Nova 1 (1943 год) — двухтактный авиационный дизельный двигатель с воспламенением от сжатия. 3D-модель воссоздана по найденным чертежам. В процессе моделирования устранены выявленные конструктивные несоответствия: скорректирована геометрия деталей и их взаимное расположение для обеспечения правильной сборки и работы механизма. Все резьбовые соединения заменены на отечественные аналоги.

1943 3D Модели 3D модель Nova 1 reverse engineering авиамоделизм авиамодельный двигатель восстановление чертежей Двигатель ДВС двухтактный двигатель дизельный двигатель КОМПАС-3D Машиностроение модельный дизель

Автор

Михаил Бекух

Дата

26.10.2026

Язык

Русский

Состав

3D Сборка (NOVA_1 Сборка), Деталировка (корпус, цилиндр, поршень, коленвал, картер, маховик, шатун, крышка, топливный бак, трубка впускная, штанга распылителя, втулки, крепеж), Листовые детали (топливный бак, впускная трубка)

Софт

КОМПАС-3D v25 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- BACKPLATE.m3d
- BUSHING.m3d
- BYPASS COVER.m3d
- CIRCLIP.m3d
- COMPRESSOIN SCREW.m3d
- CON ROD.m3d
- Contra Piston.m3d
- CRANKCASE.m3d
- CRANKSHAFT.m3d
- CYLINDER.m3d
- CYLINDER HEAD .m3d
- FUEL TANK (1 лист).m3d
- FUEL TANK (3 лист).m3d
- INTAKE TUBE (Листовая деталь).m3d
- M3 Cup Head Bolts（M3X6）.m3d
- M3 Nut v2.m3d
- M3x1.8mm Hex Nut.m3d
- M3x6mm Phillips.m3d
- NEEDLE VALVE.m3d
- NOVA_1 Сборка (Для анимации).stp
- NOVA_1 Сборка.a3d
- Piston.m3d
- PROP DRIVER.m3d
- PROP WASHER.m3d
- SPRAY BAR.m3d
- TANK FUEL (2 лист).m3d
- TOMMY BAR.m3d
- WRIST PIN.m3d
- Гайка M6.m3d
- Листовая деталь FUEL TANK.a3d
- Превью фото .png
- Превью фото 2.png
- Сборка для теста посадки винта.a3d
- Фотореализм.png
- Фотореализм 1.png
- Фотореализм 2.png
- Фотореализм 3.png
- Фотореализм 4.png
