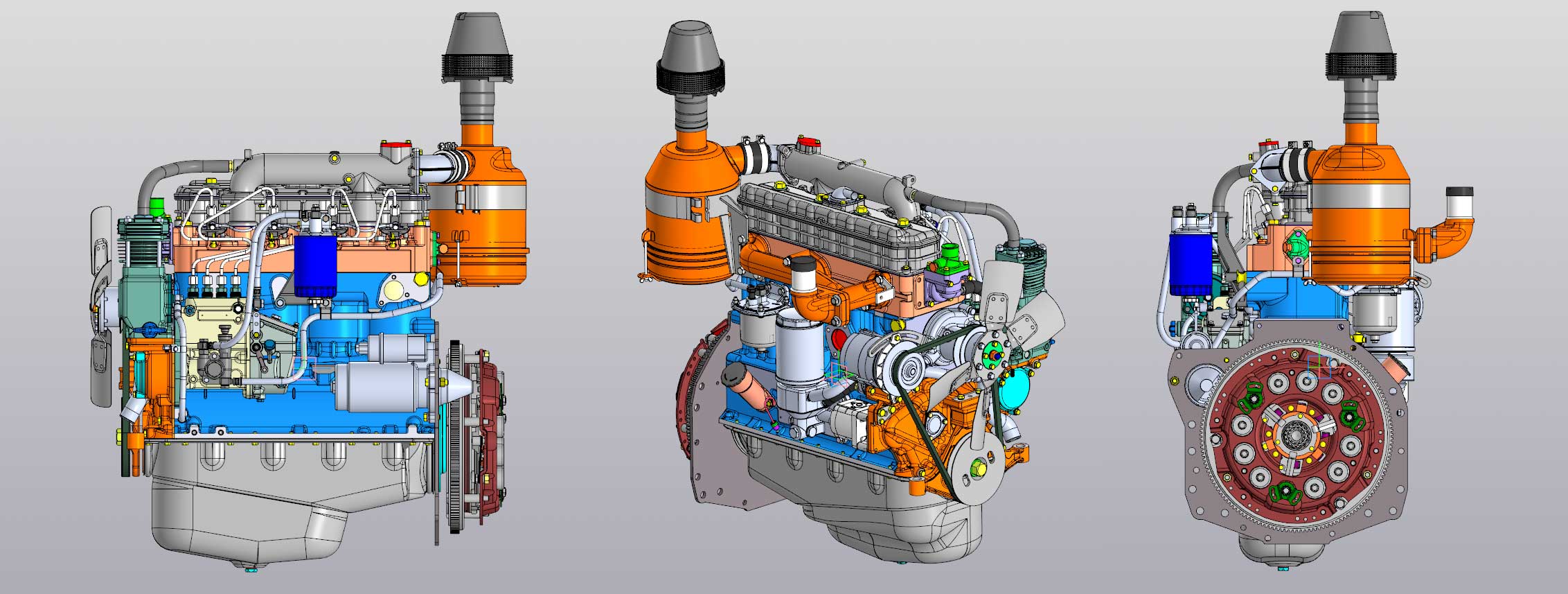

3D модель двигателя Д-243 в нейтральном формате IGES + parasolid, который открывается большинством САПР. Я не являюсь автором данной сборки. Модель подойдет для ознакомления и компоновочных чертежей. С характеристиками двигателя можно ознакомиться на сайте производителя.
