Белорусский национальный технический университет
Кафедра Двигатели внутреннего сгорания
Курсовой проект по дисциплине "теории двигателей"

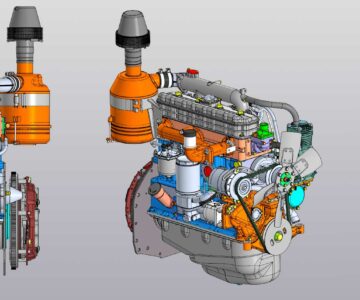

На тему : тепловой расчет дизельного двигателя Д-243
Минск 2016
Исходные данные дизельный двигатель Д-243 :эффективная мощность 68 кВт,частота вращения коленчатого вала двигателя 2250мин-1,степень сжатия 16,2

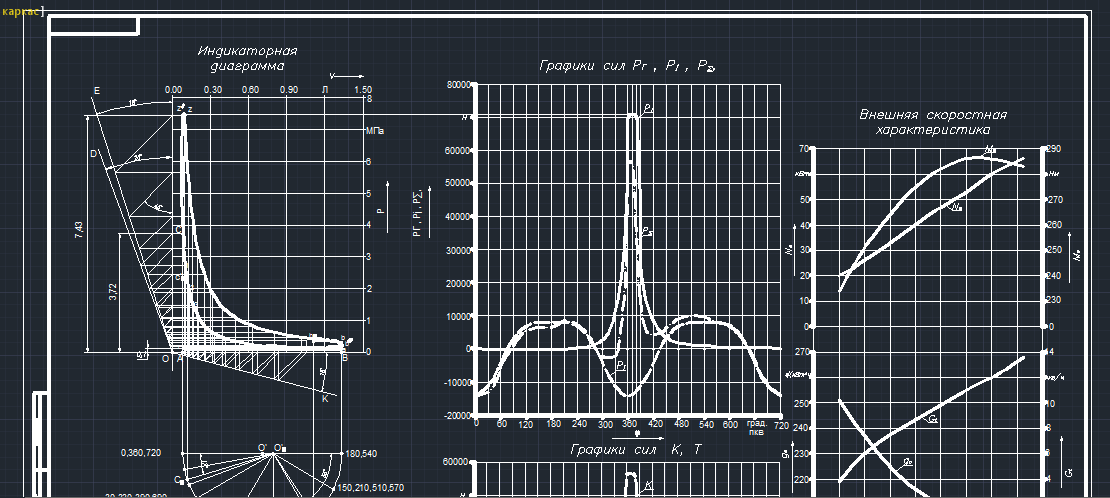

Графическая часть содержит :Построение индикаторной диаграммы;Построение диаграмм сил ;Построение диаграммы суммарного крутящего момента
содержание 3
1.ИСХОДНЫЕ ДАННЫЕ ДЛЯ ТЕПЛОВОГО РАСЧЕТА ПОРШНЕВОГО ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ 4
2. ТЕПЛОВОЙ РАСЧЕТ И ОПРЕДЕЛЕНИЕ ОСНОВНЫХ РАЗМЕРОВ ДВИГАТЕЛЯ 5
2.1. Процесс наполнения 5
2.2. Процесс сжатия 6
2.3. Процесс сгорания 7
2.4 Процесс расширения 9
2.5. Процесс выпуска 10
2.6. Индикаторные показатели 10
2.7. Эффективные показатели 11
2.8. Основные показатели и размеры цилиндра двигателя 12
2.9. Сводная таблица результатов теплового расчета 14
2.10. Анализ полученных результатов 14
3. Динамический расчет двигателя 15
3.1 Построение индикаторной диаграммы 18
3.2. Развертка индикаторной диаграммы в координатах 20
3.3. Построение диаграмм сил 20
3.4. Построение диаграммы суммарного крутящего момента 21
4. Расчет и построение внешней скоростной характеристики двигателя 22
5.Клапаны смазочной системы 24
6. Заключение 28
