Полоцкий государственный университет
Кафедра автомобильного транспорта
Курсовая работа по дисциплине "Автодвигатели"
На тему "Тепловой и динамический расчет двигателя д 260.1"
Новополоцк 2017
Исходные данные:
марка двигателя Д-260.1
номинальная мощность двигателя Ne = 125 кВт.
частота вращения коленчатого вала n = 2200 об/мин.
число тактов τ = 4
число цилиндров и расположение цилиндров i = 6Р
коэффициент избытка воздуха = 1.8
степень сжатия ε = 16.0
отношение хода поршня к диаметру цилиндров S/D = 1.1
тип двигателя дизельный
В данной работе рассматривается двигатель Д 260.1. Проведен тепловое и динамический расчет.

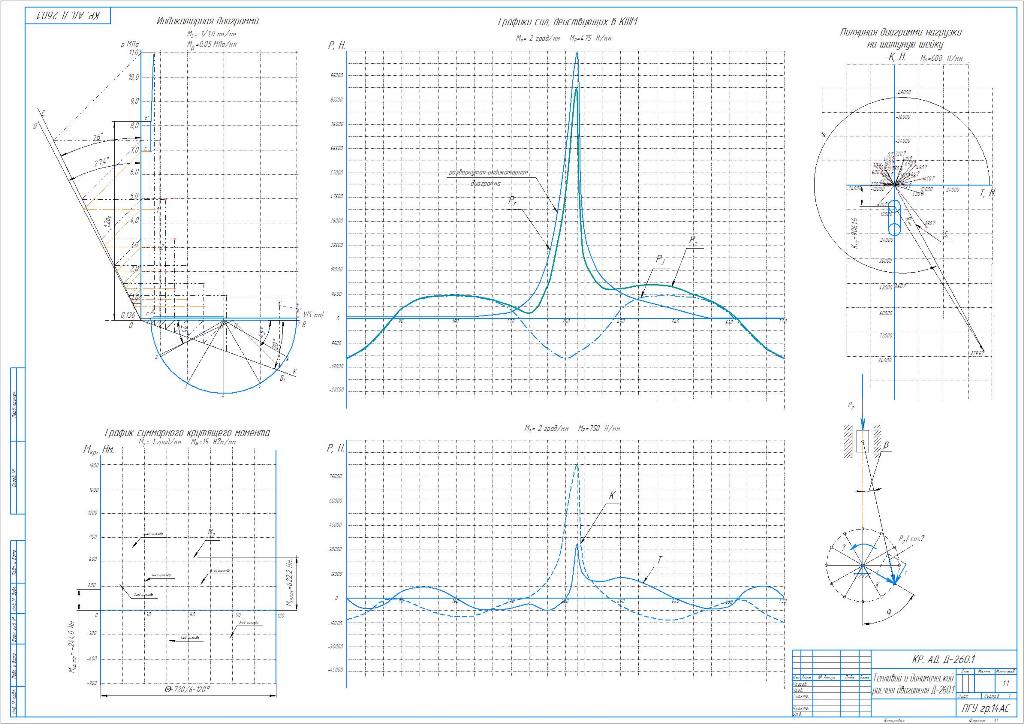

Графическая часть содержит индикаторную диаграмму, график сил на кшм, полярную диаграмму нагрузки на шатунную шейку, график суммарного крутящего момента.
Содержание
1. Введение…………………………………………………………..…..……….3
2. Тепловой расчет двигателя…………………………………………...…...…4
2.1. Процесс наполнения.………………………………………………..4
2.2. Процесс сжатия.…………………………………………………..…5
2.3. Процесс сгорания..……………………………………………….…5
2.4. Процесс расширения..…………………………………………….…6
2.5. Процесс выпуска.………………………………………….….….....6
2.6. Индикаторные показатели………………………………………….7
2.7. Эффективные показатели…………………………………………...7
2.8. Определение основных размеров двигателя…………..………..…7
3. Динамический расчет.................…………………………………….……….9
3.1. Построение индикаторной диаграммы………………..…….…..…9
3.2. Силы, действующие в КШМ……………………………..………...11
3.3. Построение полярной диаграммы нагрузки………………..……..14
3.4. Построение графика суммарного крутящего момента..….……....16
Заключение..……………………………………………………………….……19
Список литературы..…………………………………………………………… 20
