Тепловой и динамический расчёт тракторного двигателя

0
0
76
0
0

Оренбургский государственный университет
Кафедра электро- и теплоэнергетики
Курсовая работа по дисциплине «Нетрадиционные и возобновляемые источники энергии»
На тему: «Расчет системы энергоснабжения с применением возобновляемых источников энергии»
Оренбург 2020

Исходные данные 1. Назначение двигателя – тракторный.
2.Тип двигателя – дизельный без наддува
3.Тактность двигателя – двухтактный
4.Номинальная эффективная мощность Nен, – 90 кВт.
5.Номинальная частота вращения коленчатого вала двигателя nн, – 2400 об/мин.
6.Число и расположение цилиндров – 4 цилиндра, рядное расположение
В данном проекте изложен процесс освоения теплового и динамического расчета двигателя внутреннего сгорания.Выработка умения составлять текстовую часть конструкторской документации; закрепление и углубление знаний, полученных в процессе изучения общетехнических дисциплин.
Содержание
Введение
1 Тепловой расчет двигателя на номинальном режиме работы
1.1 Расчет процессов газообмена
1.2 Расчет процесса сжатия
1.3 Расчет процесса сгорания
1.3.1 Термохимический расчет процесса сгорания
1.3.2 Термодинамический расчет процесса сгорания
1.4 Расчет процесса расширения
1.5 Расчет показателей рабочего цикла двигателя
1.5.1 Индикаторные показатели цикла
1.5.2 Эффективные показатели цикла
1.5.3 Основные размеры двигателя
1.6 Построение индикаторной диаграммы
1.6.1 Выбор масштабов
1.6.2 Характерные линии и точки
1.6.3 Построение политроп сжатия и расширения
1.6.4 Скругления индикаторной диаграммы
2 Кинематика и динамика КШМ
2.1 Расчет кинематических параметров КШМ
2.1.1 Перемещение поршня
2.1.2 Скорость поршня
2.1.3 Ускорение поршня
2.2 Динамический расчет кривошипно – шатунного механизма
2.2.1 Силы давления газов
2.2.2 Приведение масс частей кривошипно – шатунного механизма
2.2.3 Силы инерции
2.2.4 Суммарные силы, действующие в кривошипно – шатунном механизме
2.2.5 Диаграмма суммарного крутящего момента
Заключение
Список использованных источников



Автор
Lavantor
Дата
23.04.2021
Язык
Русский
Состав

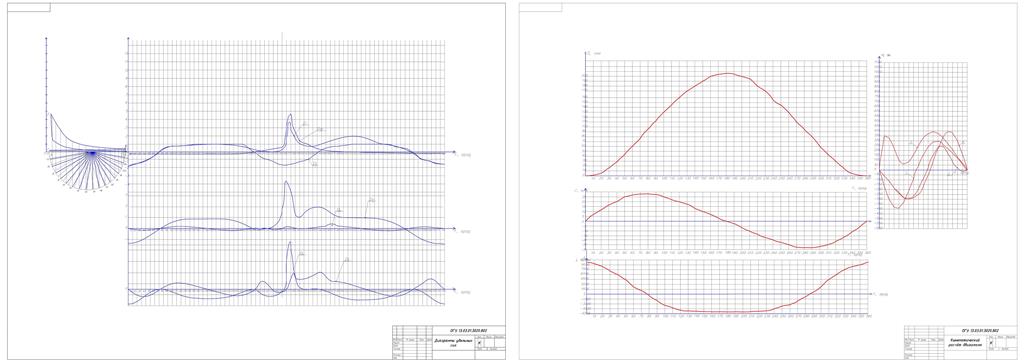

Индикаторная диаграмма карбюраторного двигателя, Кинетический расчёт двигателя, Диаграммы удельных сил, ПЗ
Софт
AutoCAD 2019 Как открыть?
Содержимое архива
  • тдин
    • ТДИН2.dwg
    • ТДиН.dwg
    • ТДИН.docm
    • ТДИН1.dwg
