КОМПАС 3D 18

Тепловой и динамический расчёт дизельного двигателя

Брестский государственный технический университет
Кафедра машиностроения и эксплуатации автомобилей
Курсовая работа по дисциплине "Автомобильные двигатели"
На тему: "Тепловой и динамический расчёт двигателя"
Брест 2018

Номинальная мощность, кВт 69
Номинальная частота вращения коленчатого вала, мин^-1 3800
Число цилиндров 4
Тактность двигателя 4
Степень сжатия 21,4
Коэффициент избытка воздуха 1,59
Отношение хода поршня к диаметру цилиндра 1,12

Содержание
1 Тепловой расчет двигателя
1.1 Выбор топлива, определение теплоты сгорания
1.2 Определение параметров рабочего тела
1.3 Определение параметров окружающей среды и остаточных газов
1.4 Расчет параметров процесса впуска
1.5 Расчет параметров процесса сжатия
1.6 Расчет параметров процесса сгорания
1.7 Расчет параметров процесса расширения и выпуска
1.8 Определение индикаторных показателей двигателя
1.9 Определение эффективных показателей двигателя
1.10 Определение основных размеров цилиндра и параметров двигателя
1.11 Построение индикаторной диаграммы
2 Расчет и построение внешней скоростной характеристики двигателя
3 Динамический расчет кривошипно-шатунного механизма двигателя
3.1 Расчет сил давления газов
3.2 Приведение масс частей кривошипно-шатунного механизма
3.3 Расчет сил инерции
3.4 Расчет суммарных сил, действующих в кривошипно-шатунном механизме
3.5 Расчет сил, действующих на шатунную шейку коленчатого вала
3.6 Построение графиков сил, действующих в кривошипно-шатунном механизме
3.7 Построение диаграммы износа шатунной шейки
3.8 Построение графика суммарного крутящего момента двигателя
Заключение
ЛИТЕРАТУРА

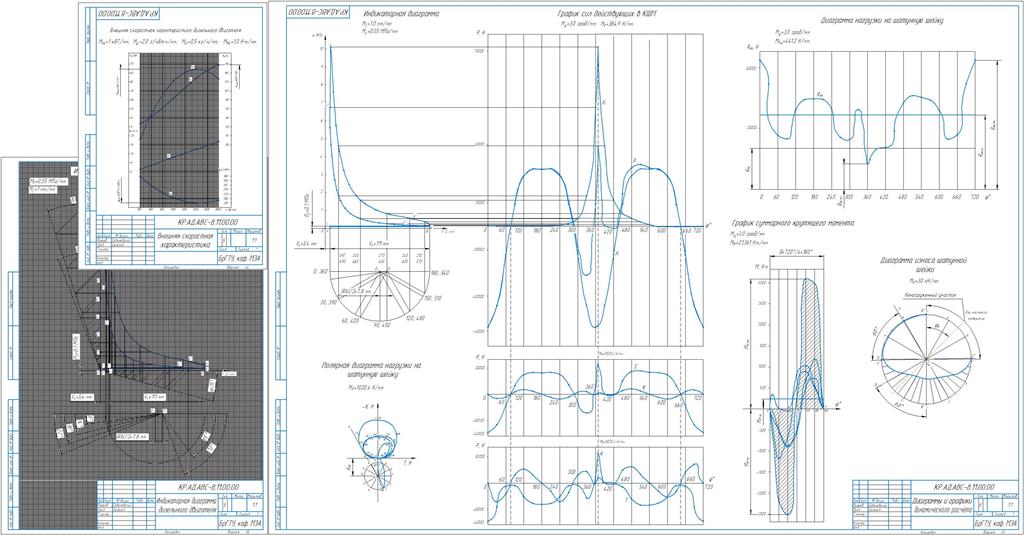

Состав: Внешняя скоростная характеристика, индикаторная диаграмма, диаграммы и графики динамического расчёта двигателя Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Двигатели / Тепловой и динамический расчёт дизельного двигателя

ВСХ.cdw
Графики.cdw
Диаграмма.cdw
Поясняк.doc
Расчёты.xls
