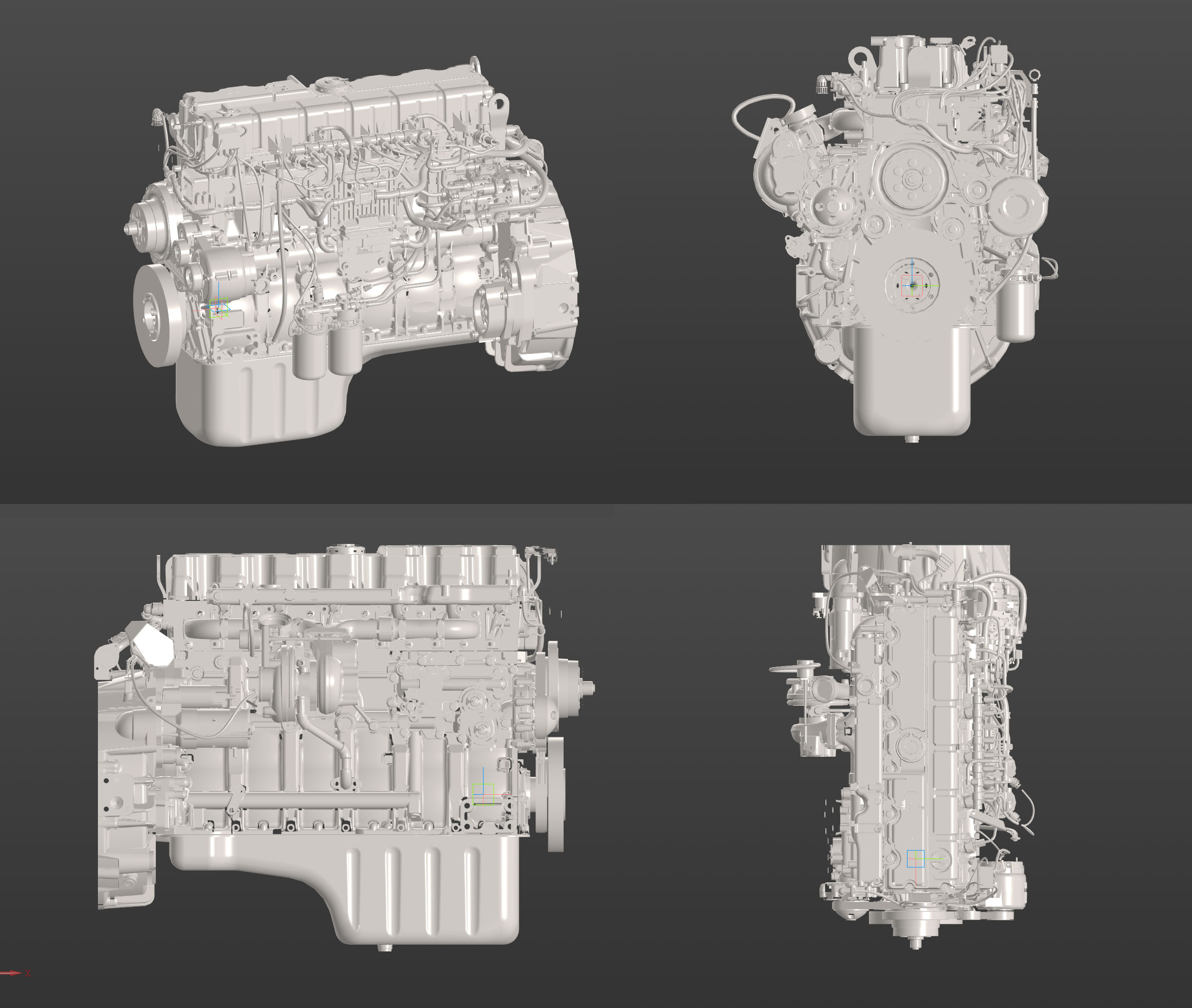

3D модель. Дизельные двигатели «ЯMЗ-5З6» относятся к одному из наиболее современных семейств Ярославского моторного завода – 53О-му. Это базовая шестицилиндровая модель данного семейства, четырёхтактный турбированный дизель с рядным расположением цилиндров и жидкостной системой охлаждения.
Применяемость:
Фронтальный погрузчик TL155,
Фронтальный погрузчик П-450,
Автомобиль Урал Некст,
Автомобили«МА3»,
Автобусы «ЛиА3»,
Автогрейдер «ДЗ-98В»,
Семейство речных катеров серии «КС»,
Трактор «Кировец К-7О8.4»,
Ж/д тяговые модули «МТГ-2» 0А0 «ПМРЗ «Ремпутьмаш»,
Специальные полицейские и армейские машины «СПМ-1…-2…-3» («Тигр»).
Модель в формате parasolid (только двигатель, без радиатора ОНВ), который открывается большинством САПР. Модель без истории построения! Выполнена поверхностями. Оболочка. Для ознакомления и компоновочных чертежей. С характеристиками двигателя можно ознакомиться на сайте производителя.
