АМК. им.Ж.Я.Котина
Кафедра машиностроения
Дипломная работа на тему Проработка конструкции газораспределительного механизма, разработка тех.процесса детали шестерня ГРМ
Санкт-Петербург 2019
В заключении можно сказать, что целью данной дипломной работой является, изучение и обоснование выбора мотоциклетного транспорта в армию, проработка конструкции двигателя и расчет параметром газораспределительного механизма двигателя мотоцикла Днепр ‘’МТ 10-36’’, затем разработка технологического процесса изготовления де-тали и определение технико-экономических показателей изготовления детали "Шестерня ГРМ", при годовой программе выпуска 51 000 шт./год.
В процессе работы первоначально был произведен анализ мотоциклетного транс-порта с самого начала производства данных мотоциклов. Их использование в армии СССР и нынешнее использование. Затем была проработана конструкция двигателя, рассчитаны основные параметры газораспределительного механизма, разработан технологический процесс изготовления детали, подобрано оборудование, рассчитаны режимы резания и назначены припуска, далее было определено что рассматриваемое производство является массовым, что подтверждено соответствующими расчетами.
Следующим этапом дипломной работы являлся расчет капитальных вложений в основные фонды. Первоначально определено количество необходимого оборудования, трудоемкость операций технологического процесса и общая трудоёмкость изготовления детали «Шестерня ГРМ». Так же осуществлен расчет коэффициента загрузки основного оборудования.
К основным фондам так же относится производственные площади, и для определения капитальных вложений в производстве определена необходимая площадь, на которой размещено основное оборудование, рассчитана ее стоимость и амортизационные отчисления, по окончании расчетов составлена сводная таблица основных фондов, в которую помимо основного оборудования и производственных площадей учтены вложения в транспортные средства и оснастку.
Далее приступили к расчетам основных материалов на партию и единицу продукции.
Составным элементом себестоимости продукции является фонд заработной платы различных категорий работающих.
Для определения фонда заработной платы осуществлен расчет баланса рабочего времени при двухсменном графике работы и продолжительности смены 8 часов, определено необходимое число рабочих по различным категориям и осуществлен расчет фонда заработной платы всех категорий работников предприятия.
Далее приступил к расчету основных расходов, к которым относятся РЭСО, ОЦР и ОЗР, после определил накладные расчеты определяющие себестоимость. Расчет себестоимости осуществил табличным методом, далее осуществил расчет прибыли и рентабельности.
Последним этапом дипломного проекта является расчет технико-экономических показателей к которым относятся выручка, фондоотдача, полная себестоимость, плановая прибыль, среднегодовая выработка и фондоемкость.
В результате выполнения дипломной работы приобретены практические навыки работы со справочной и нормативной литературой, приобретены навыки расчета себе-стоимости и составление ее статей и расчет технико-экономических показателей, так же закреплен теоретический материал.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 КОНСТРУКТОРСКИЙ РАЗДЕЛ
1.1 Назначение, устройства и работа узла ГРМ
1.2 Классификация
1.3 Обслуживание

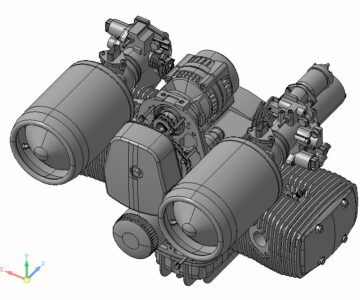

1.4 Проработка конструкции ГРМ «Днепр МТ 10-36»
1.4.1 Расчет клапанов
1.4.2 Расчет параметров толкателя
1.4.3 Расчет пружин
1.4.4 Определение геометрических параметров пружин
2 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
2.1 Описание конструкции детали
2.2 Определение типа производства
2.3 Расчет припусков на мех обработку
2.4 Разработка тех. процесса мех. обработку
2.5 Расчет и выбор режима резания
2.6 Нормирование тех. Процесса, мех. обработки детали «Шестерня ГРМ»
3 ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
3.1 Планирование и расчёт типа производства и его технико-экономическая
характеристика
3.2 Капитальные вложения
3.3 Расчет потребности в основных материалах и затратах на них
3.4 Расчет численности рабочих по профессиям и их разрядам
3.5 Расчет плановых фондов зарплаты
3.6 Расчет себестоимости одной детали и годового выпуска
3.7 Определение плановой суммы прибыли на единицу продукции,
уровня рентабельности и оптовой цены на продукцию
3.8 Технико- экономические показатели
4 РАЗДЕЛ ОХРАНЫ ТРУДА
4.1 Цели и задачи охраны труда
4.2. Положение о проведении обучения, инструктажей и обучение безопасным
приемам труда
4.3. Инструктаж по безопасности труда для токаря ЧПУ станка
машиностроительного производства
4.3.1 Общие требования безопасности
4.3.2 Требования безопасности до начала работы на станке с ЧПУ
4.3.3 Требования безопасности во время работы на станке с ЧПУ
4.3.4 Требования безопасности в аварийных ситуациях при работе на станке ЧПУ
4.3.5.Требования безопасности по окончании работы на станке ЧПУ
4.4 Электробезопасность
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЕ А
ПРИЛОЖЕНИЕ Б
ПРИЛОЖЕНИЕ В
ПРИЛОЖЕНИЕ Г
