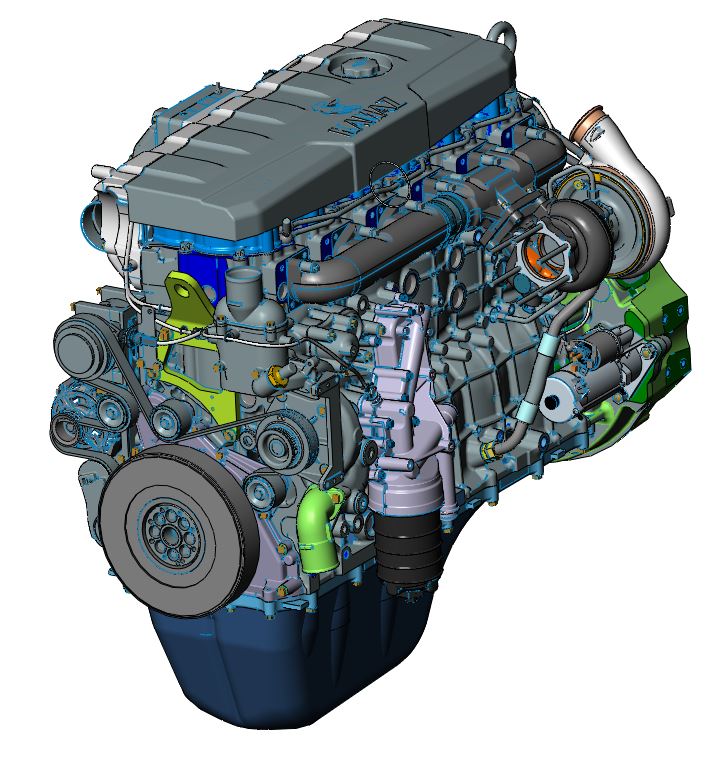

3D модель. Двигатель КАМАЗ 910 с одноступенчатым турбонаддувом и системами обработки отработавших газов. Новый мотор КАМАЗа строился на основе 12‑литрового дизеля Liebherr D946. Конструктивно двигатель схож со многими рядными дизелями: у него чугунный блок, мокрые гильзы (это традиционно для любых дизелей Liebherr), распредвал находится в блоке, привод клапанов — штангами, шестерни ГРМ и насосов — со стороны маховика. Точный рабочий объем 11,95 литра, размерность 130×150 мм.
Применяется:
- Магистральный тягач КАМАЗ-54901
- Самосвал КАМАЗ-6595 (6х4) семейства К5
- Самосвал КАМАЗ-65951 (8х4)
- КАМАЗ-65119 (8х6)
- Карьерный самосвал КАМАЗ-65807 (8х4) и (10х6)
Модель в формате parasolid, который открывается большинством САПР. Модель без истории построения! Выполнена поверхностями. Оболочка. Для ознакомления и компоновочных чертежей. С характеристиками двигателя можно ознакомиться на сайте производителя.
Модель тяжелая. Для быстрого открытия в SolidWorks необходимо:
- В графе "Тип файла" выбрать "Рarasolid"
- В "Параметры" оставить галочку только в графе "Создать твердое тело". Все остальные галочки убрать.
- Использовать шаблон "Tutorial (part)"
- Главная -
- Чертежи -
- Машиностроение и механика -
- Двигатели -
- ДВС -
- Двигатель КАМАЗ 910
Двигатель КАМАЗ 910
1
17
1528
42
4
30
Автор
Максим
Полищук
Дата
22.09.2022
Язык
Русский
Состав
3D сборка без истории построения
Софт
Parasolid 1
Содержимое архива
-
Двигатель КАМАЗ 910.x_t
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
4
Чтобы оставить комментарий, необходимо войти
Хочется поблагодарить автора, отличный чертеж,
но также интересует твердотельный чертеж двигателя (с внутренними деталями), буду очень признателен за обратную связь.
Рад бы поделиться но на сайте отграничение по размеру он просто не закачается.
Здравствуйте! Ограничения по размеру уже пересмотрели, сколько весит?
К сожалению это все, что есть.
