Нижегородский государственный технический университет им. Р.Е. Алексеева
Кафедра двигатели и энергетические установки
Дипломный проект на тему "Разработка двигателя по заданным параметрам"
Нижний Новгород 2017
Исходный данные: Рабочий объем 2.5 литра, Угол поворота шеек коленчатого вала 90 градусов
Прототип: ЗМЗ 402
1 Техническое задание
1.1 Двигатель бензиновый с внешним смесеобразованием.
1.2 Двигатель R4-0-90-0.
1.3 Рабочий объем 2,5 дм3.
1.4 Мощность 105 кВт.
1.5 Блок-картер ВАЗ.
1.6 Клиновая камера сгорания.

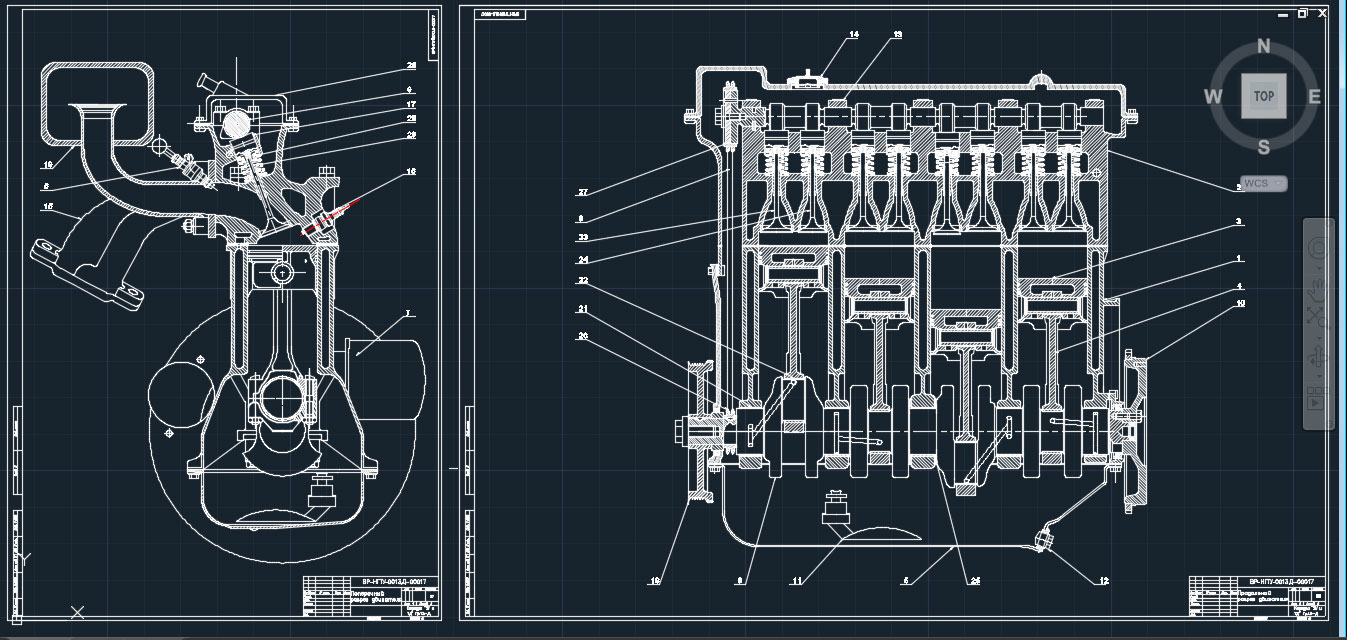

Графическая часть содержит Продольный и поперечный разрез двигателя, а так же диаграммы рабочих процессов.
Содержание:
Введение 6
1 Техническое задание 7
2 Технический проект 8
2.1 Расчет рабочего процесса 9
2.2 Построение индикаторной диаграммы 21
2.3 Тепловой баланс двигателя внутреннего сгорания 24
2.4 Динамика кривошипно-шатунного механизма 28
2.4.1 Силы давления газов 30
2.4.2 Определение масс частей кривошипно-шатунного механизма 31
2.4.3 Силы инерции 32
2.4.4 Суммарные силы, действующие в КШМ 33
2.4.5 Крутящие моменты 37
2.5 Расчет деталей на прочность 43
2.5.1 Расчет поршня 44
2.5.2 Расчет поршневого кольца 46
2.5.3 Расчет поршневого пальца 48
2.5.4 Расчет стержня шатуна на разрыв 50
2.5.6 Расчёт болта головки блока 52
2.5.7 Расчет кривошипной головки шатуна 54
2.6 Система смазки двигателя 55
2.7 Описание системы вентиляции картера 58
2.8 Системы топливо - и воздухопадачи 59
Выводы 61
Список использованных источников 62
