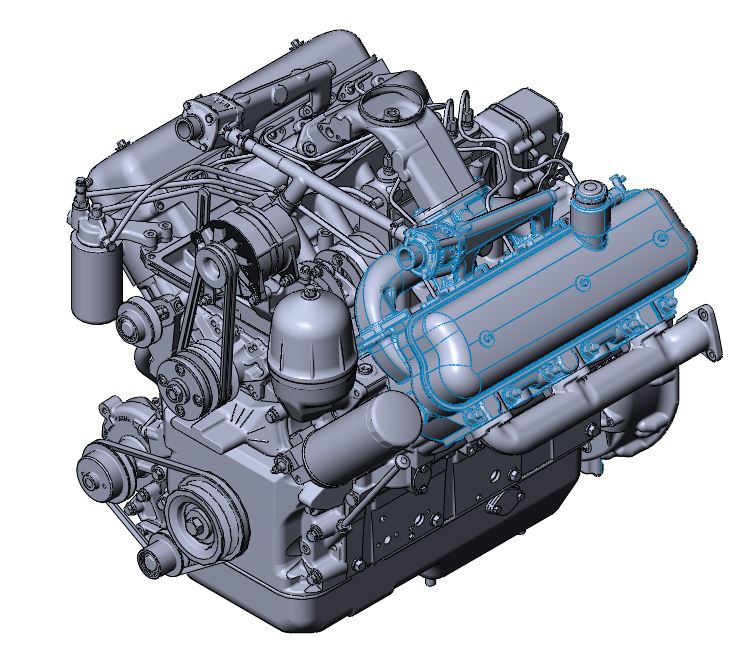

3D модель. Данный двигатель является базовым для всего семейства V-образных моторов из шести цилиндров, выпускаемых заводом ЯМЗ. 236М2 – четырехтактных мотор, не имеющий турбонаддува, охлаждается от жидкости. Двигатели ЯМЗ-236М2 обладают сходным строением с его предшественниками ЯМЗ-236М и ЯМЗ 236, которые выпускались до 88-го и 95-го года соответственно. Мощность двигателя ЯМЗ 236м2 180 л.с.
Применяемость:
Самоходные краны КС-4372в, КС-5871
Судовые двигатели (ОАО «Богородский машзавод»),
Судовые дизель-редукторные агрегаты (ЗАО «Тюмень-судокомплект»),
Автомобили семейства «МА3»,
Трактора «ДСТ»,
Автогрейдер «ДЗ-98»,
Трактора «ЧТЗ»
Модель в формате parasolid, который открывается большинством САПР. Модель без истории построения! Выполнена поверхностями. Оболочка. Для ознакомления и компоновочных чертежей. С характеристиками двигателя можно ознакомиться на сайте производителя.
