Двигатель ЯМЗ-238 (разрезы)

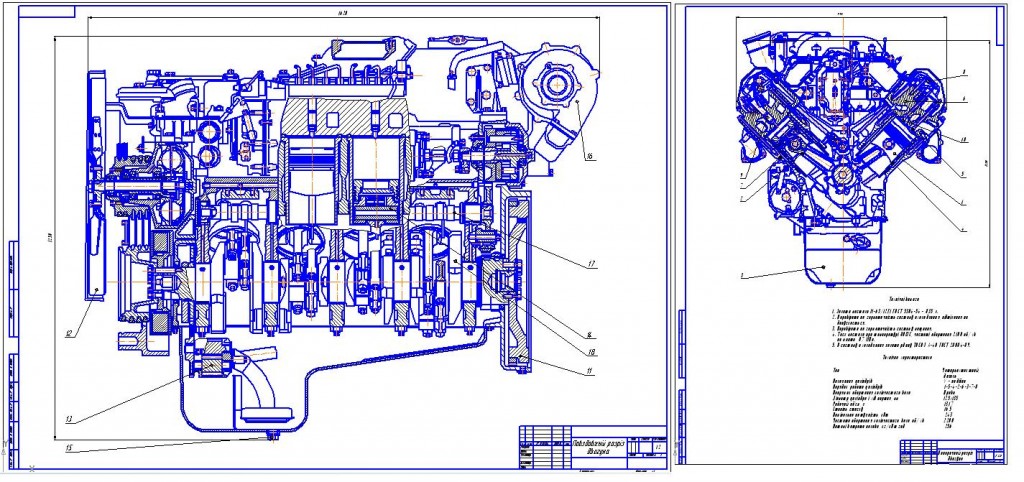

Двигатель ЯМЗ-238. Дизельный двигатель. Два чертежа. Поперечный и продольный чертежи двигателя. Присутствуют спецификации.

Технічна характеристика
Тип Чотирьохтактний, дизель
Положення циліндрів V - подібне
Порядок роботи циліндрів 1-5-4-2-6-3-7-8
Напрямок обертання колінчастого вала Праве
Діаметр циліндра і хід поршня, мм 125х135
Робочий обєм, л13,17
Степінь стиску 16,5
Номінальна потужність, кВт 243
Частота обертання колінчастого вала, об/хв 2200
Питомі витрати палива, кг/кВт год 256
