Кантователь двигателей ЯМЗ-238

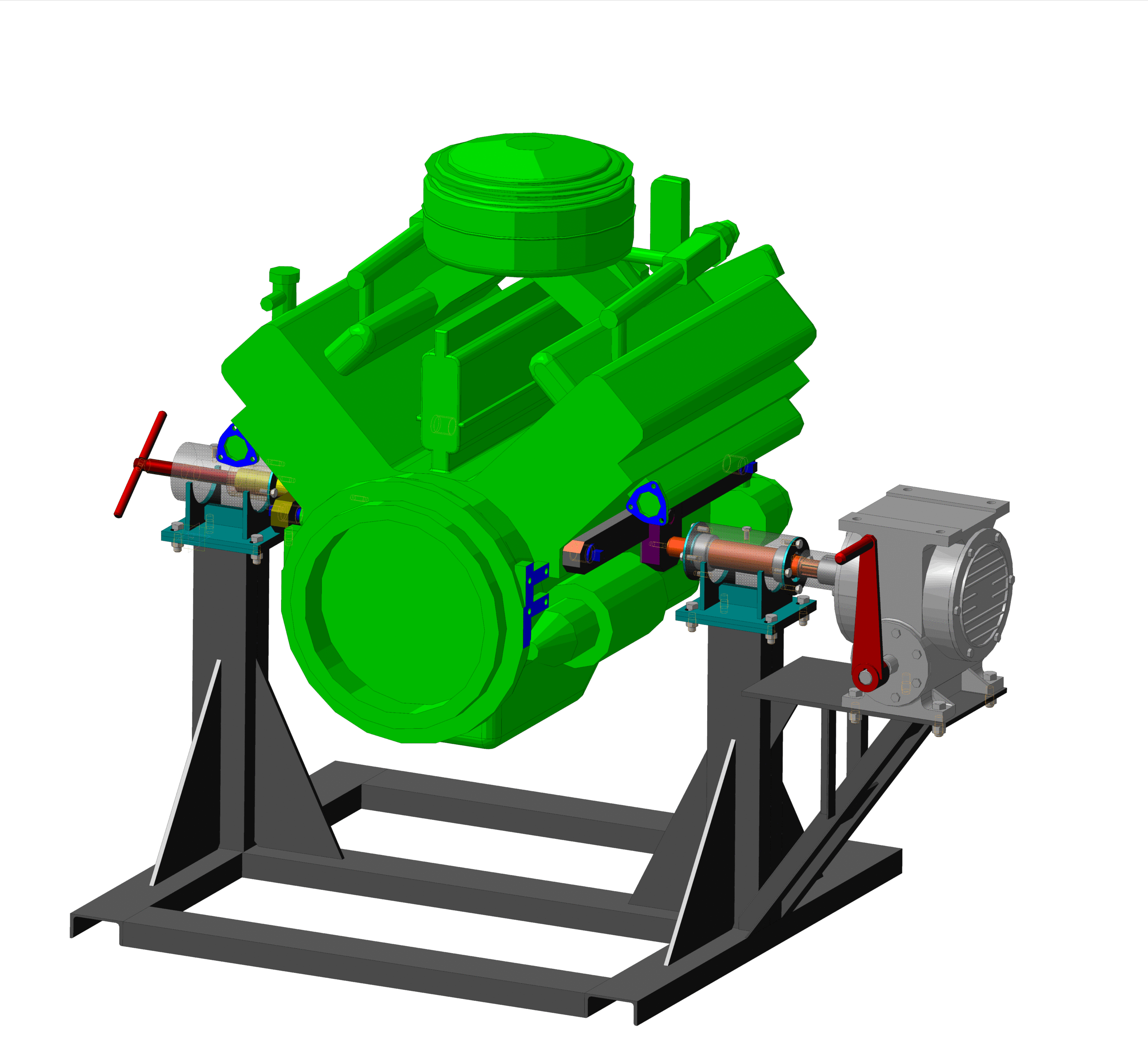

Кантователь предназначен для осуществления ремонта двигателей семейства ЯМЗ-238 а после небольшой доработки и остальных дизельных двигателей в условиях автомастерской, автосервиса. Кантователь достаточно прост в производстве.
В архиве 3D модель и чертежи.

Состав: 3D Сборка, Чертежи, Спецификации

Софт: КОМПАС-3D 16.1

Файлы:

Винт.m3d

Станина/

Станина/Косынка _02.003.m3d

Станина/Станина _02.000.a3d

Станина/Лист _ 02.005.m3d

Станина/Косынка _02.002.m3d

Станина/Уголок _ 02.008.m3d

Станина/Лист _ 02.009.m3d

Станина/Thumbs.db

Станина/Швеллер _02.001.m3d

Станина/Уголок _ 02.010.m3d

Станина/Уголок _ 02.007.m3d

Станина/Лист _ 02.004.m3d

Станина/Косынка _02.006.m3d

Кантователь ЯМЗ-238 _ 00.000.a3d

Элемент _ 00.005.m3d

Балка правая в сборе _ 04.000.a3d

ЯМЗ-238М2Г.m3d

Для расчета.a3d

Винт упорный.m3d

Балка левая в сборе _ 05.000.a3d

Балка_00.006.m3d

Балка правая_00.007.m3d

Ручка.m3d

Кантователь в сборе с дизельным двигателем ЯМЗ-238.a3d

Вал_ 00.003.m3d

Вал _ 00.001.m3d

Корпус в сборе/

Корпус в сборе/Корпус в сборе _ 03.000.a3d

Корпус в сборе/Элемент _03.003.m3d

Корпус в сборе/Корпус _ 03.005.m3d

Корпус в сборе/Thumbs.db

Корпус в сборе/Ребро _ 02.004.m3d

Корпус в сборе/Корпус в сборе _03.000-01.a3d

Корпус в сборе/Втулка _ 03.006.m3d

Корпус в сборе/Корпус _ 03.001.m3d

Корпус в сборе/Крышка _ 03.002.m3d

Чертежи/

Чертежи/Балка левая _ 00.006.cdw

Чертежи/Станина Сборочный чертеж _ 02.000 СБ.cdw

Чертежи/Вал правый _00.001.cdw

Чертежи/Ручка _ 00.009.cdw

Чертежи/Элемент _ 00.005.cdw

Чертежи/Ребро _ 03.004.cdw

Чертежи/Втулка _ 03.006.cdw

Чертежи/Корпус в сборе _ 03.000-01.spw

Чертежи/Корпус _ 03.001.cdw

Чертежи/Уголок _ 02.008.cdw

Чертежи/Втулка _ 06.001.cdw

Чертежи/Балка правая _ 00.007.cdw

Чертежи/Вал левый _ 00.003.cdw

Чертежи/Ручка _ 06.000.cdw

Чертежи/Корпус в сборе Сборочный чертеж _ 03.000-01 СБ.cdw

Чертежи/Балка левая в сборе Сборочный чертеж _05.000 СБ.cdw

Чертежи/Основание _ 01.000.cdw

Чертежи/Ручка _ 01.000.spw

Чертежи/Рукоятка _ 06.003.cdw

Чертежи/Лист _ 02.004.cdw

Чертежи/Винт _ 00.004.cdw

Чертежи/Рычаг _ 06.002.cdw

Чертежи/Балка левая в сборе _ 05.000.spw

Чертежи/Винт упорный _ 00.002.cdw

Чертежи/Thumbs.db

Чертежи/Корпус в сборе _ 03.000.spw

Чертежи/Штифт _ 00.008.cdw

Чертежи/Кантователь ЯМЗ-238 Сборочный чертеж _00.000 СБ.cdw

Чертежи/Уголок _ 02.007.cdw

Чертежи/Косынка _ 02.002.cdw

Чертежи/Лист _ 02.005.cdw

Чертежи/Балка правая в сборе _04.000.spw

Чертежи/Станина _02.000.spw

Чертежи/Корпус _ 03.005.cdw

Чертежи/Косынка _ 02.003.cdw

Чертежи/Планка _ 00.005.cdw

Чертежи/Втулка шлицевая _00.010.cdw

Чертежи/Косынка _02.006.cdw

Чертежи/Кантователь ЯМЗ-238 _00.000.spw

Чертежи/Корпус в сборе Сборочный чертеж _03.000 СБ.cdw

Чертежи/Балка правая в сборе Сборочный чертеж _04.000 СБ.cdw

Чертежи/Элемент _ 03.003.cdw

Чертежи/Крышка _ 03.002.cdw

Ручка/

Ручка/Ручка _ 06.000.a3d

Ручка/Рукоятка.m3d

Ручка/Втулка.m3d

Ручка/Thumbs.db

Ручка/Рычаг.m3d

Основание/

Основание/Основание _ 01.000.a3d

Основание/Швеллер _ 01.001.m3d

Основание/Thumbs.db

Основание/Швеллер _ 01.002.m3d

Планка _ 00.009.m3d

Червячный редуктор Ч-125.m3d

Штифт _00.008.m3d

Втулка шлицевая.m3d
