Вятская государственная сельскохозяйственная академия
Кафедра ремонта машин
Чертеж кривошипно-шатунного механизма двигателя СМД-60
Киров 2013

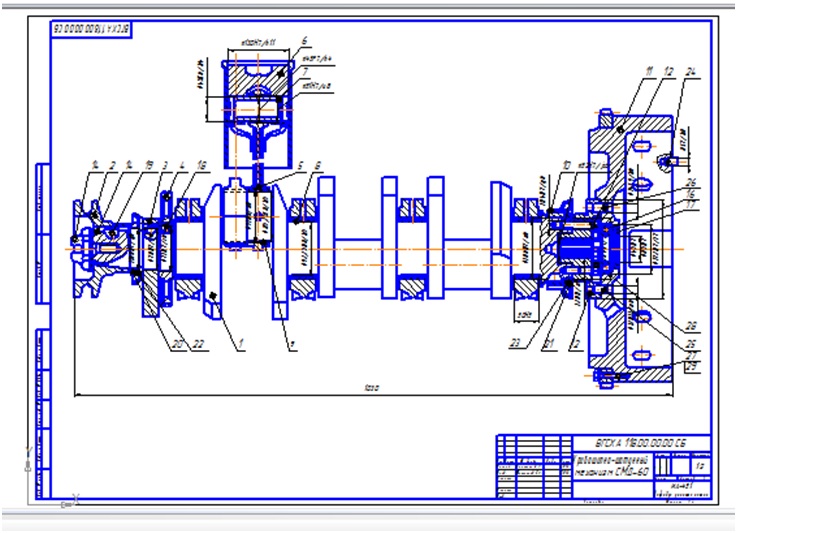

На данном чертеже вычерчен кривошипно-шатунный механизм (КШМ) двигателя СМД-60.
Дизель СМД-60 — четырехтактный, шестицилиндровый, короткоходовый, жидкостного охлаждения, с непосредственным впрыском топлива и турбонаддувом. Цилиндры расположены в два ряда под углом 90° и выполнены в общем блоке вместе с верхней частью картера. Левый ряд цилиндров смещен относительно правого на 36 мм, что дало возможность устанавливать два шатуна противолежащих цилиндров на одну шатунную шейку коленчатого вала.
Чертеж выполнен на формате А2, лист расположен в горизонтальной ориентации.
На чертеже обозначены посадки.
Вынесено 29 позиций. В работе имеется спецификация.
