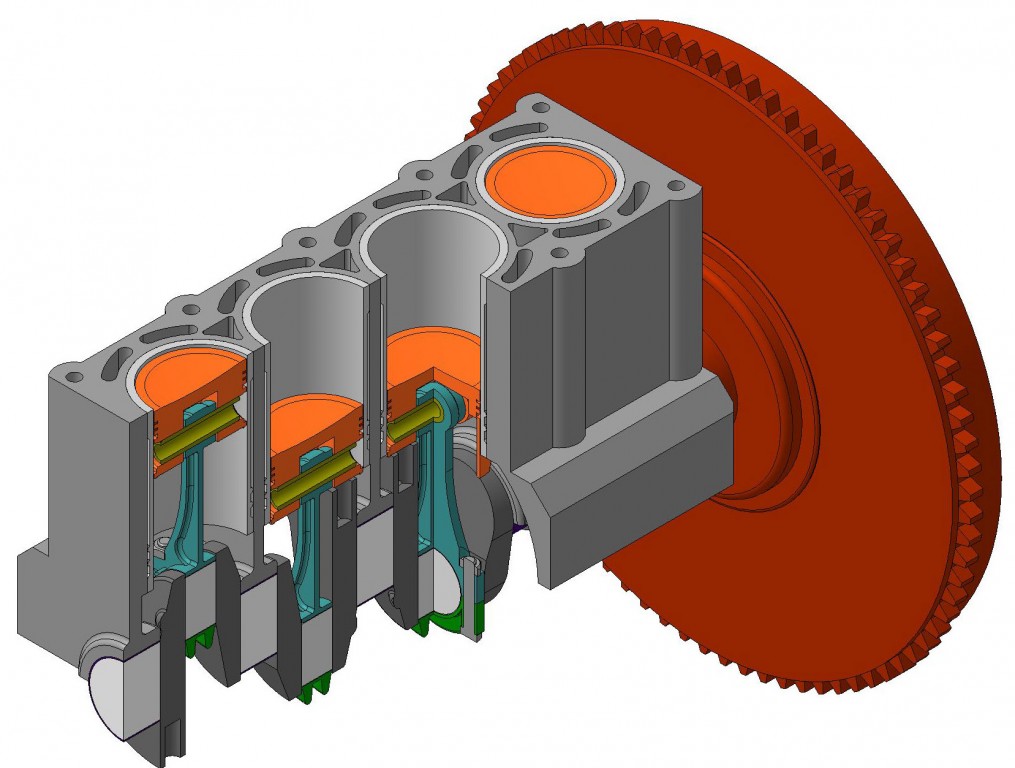

Сборочная 3D модель кривошипно-шатунного механизма рядного четырех цилиндрового двигателя. За основу брался УАЗовский двигатель, но для упрощения моделирования размеры были округлены. Блок цилиндров и маховик сделаны упрощенно.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Двигатели -
- ДВС -
- КШМ двигателя R4 3D
КШМ двигателя R4 3D
0
363
2870
13
1
40
Сообщить о проблеме
Автор
Владимир
Лядецкий
Дата
11.06.2013
Язык
Русский
Состав
3D сборка
Софт
Компас V13.1
Отзывов пока нет
Содержимое архива
-
подшипник 304
-
304а.m3d
-
304.a3d
-
304в.m3d
-
304б.m3d
-
-
колен вал
-
коренная.m3d
-
шека.m3d
-
перегиб.m3d
-
коренная шейка.m3d
-
шатунная.m3d
-
Сборка кв.a3d
-
-
маховик.m3d
-
вкладыш коленвал.m3d
-
гайка.m3d
-
первичный вал.m3d
-
шатун.m3d
-
шпилька.m3d
-
Сборка поршень - шатун.a3d
-
маслосёмное.m3d
-
КШМ.a3d
-
поршень.m3d
-
блок цилиндров.m3d
-
вкладыш.m3d
-
компрессионное разжатое.m3d
-
болт.m3d
-
гильза.m3d
-
компрессионное.m3d
-
палец.m3d
-
шатунная крышка.m3d
