БРУ, Могилев
Кафедра «Техническая эксплуатация автомобилей»
курсовая работа по дисциплине «Автомобильные двигатели»
на тему «Разработать 6-и цилиндровый двигатель»
2018
В курсовой работе требуется спроектировать 6-ти цилиндровый дизельный двигатель с турбо наддувом. В качестве прототипа используется двигатель Fiat Ulysse 2.2, параметры которого указаны в таблице в ПЗ. Исходные параметры приняты с прототипа Fiat Ulysse 2.2
Название Обозначение Единица измерения Значение
Номинальная мощность при 4000 мин-1 кВт 94,2
Коэффициент избытка воздуха - 1,69
Номинальная частота вращения
коленчатого вала двигателя ne мин-1 4000
Число цилиндров i - 6
Степень сжатия - 17,6
Число тактов двигателя - 4
Отношение хода поршня S к его
диаметру D k - 1,13
Диаметр поршня D мм 85
Ход поршня S мм 96
Максимальный крутящий момент двигателя
Нм 314 при 2000 мин-1
Содержание
Введение 4
1 Расчет и выбор исходных параметров 5
2 Тепловой расчет проектируемого двигателя 6
2.1 Топливо 6
2.2 Параметры рабочего тела 6
2.3 Параметры окружающей среды и остаточных газов 7
2.4 Расчет параметров в конце процесса впуска 8
2.5 Процесс сжатия 9
2.6 Процесс сгорания 9
2.7 Процесс расширения 11
2.8 Индикаторные и эффективные параметры рабочего цикла, основные параметры цилиндра и двигателя 12
2.9 Построение индикаторной диаграммы 14
3 Расчет и построение внешней скоростной характеристики 18
4 Динамический расчет КШМ с применением ЭВМ 22
4.1 Приведение масс частей кривошипно-шатунного механизма 23
4.2 Расчет сил инерции 24
4.3 Расчет суммарных сил, действующих в кривошипно-шатунном механизме 25
4.4 Расчет сил, действующих на шатунную шейку коленчатого вала 26
4.5 Построение графиков сил, действующих в кривошипно-шатунном механизме 26
4.6 Построение диаграммы износа шатунной шейки 26
5 Патентно-информационный поиск аналогов заданного типа ДВС 28
6 Обоснование и выбор механизмов и систем двигателя 29

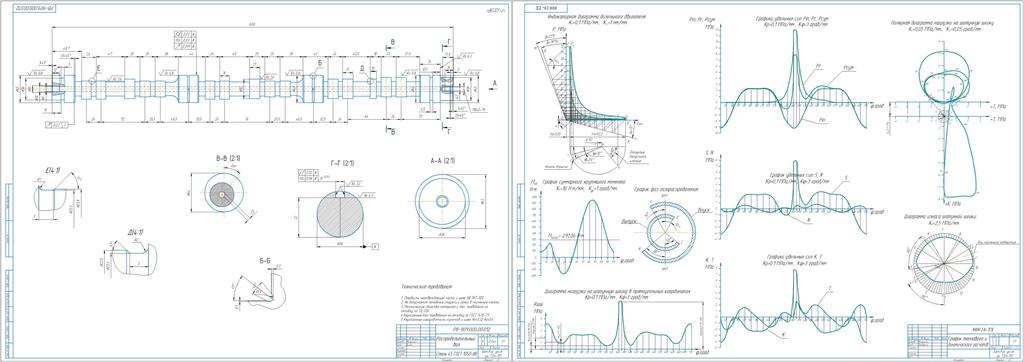

7 Расчет распределительного вала 31
8 Техническая характеристика двигателя 35
Заключение 37
Список литературы 38
Приложение А 39
