Разработка 6-и цилиндрового двигателя

МОУВПО "Белорусско-Российский университет"
Кафедра "Техническая эксплуатация автомобилей"
Курсовой проект по дисциплине "Двигатели"
На тему "Разработка 6-и цилиндрового двигателя"
Могилев 2020

Диаметр цилиндра 128 мм
Ход поршня 142 мм
Номинальная мощность двигателя 263 кВт
Номинальная частота вращения коленчатого вала двигателя 2300 〖мин〗^(-1)
Максимальный крутящий момент двигателя 1400 Н∙м
Число цилиндров 6
Число тактов двигателя 4
Степень сжатия 16
Коэффициент избытка воздуха 17,4
Рабочий объем двигателя 14,62 л
Масса двигателя 880 кг
Угол развала цилиндров 90°

В курсовой работе требуется спроектировать 6-и цилиндровый дизельный двигатель с турбо наддувом

Введение 3
1 Выбор исходных параметров двигателя 4
2 Тепловой расчет проектируемого двигателя 5
2.1 Топливо 5
2.2 Параметры рабочего тела 5
2.3 Параметры окружающей среды и остаточных газов 6
2.4 Расчет параметров в конце процесса впуска 7
2.5 Процесс сжатия 8
2.6 Процесс сгорания 8
2.7 Процесс расширения 9
2.8 Индикаторные и эффективные параметры рабочего цикла, основные параметры цилиндра и двигателя 10
2.9 Построение индикаторной диаграммы 14
3 Расчет и построение внешней скоростной характеристики 18
4 Динамический расчет КШМ с применением ЭВМ 22
4.1 Приведение масс частей кривошипно-шатунного механизма 23
4.2 Расчет сил инерции 24
4.3 Расчет суммарных сил, действующих в кривошипно-шатунном механизме 25
4.4 Расчет сил, действующих на шатунную шейку коленчатого вала 25
4.5 Построение графиков сил, действующих в кривошипно-шатунном механизме26
4.6 Построение диаграммы износа шатунной шейки 26
5 Патентно-информационный поиск аналогов заданного типа ДВС 28
6 Обоснование и выбор механизмов и систем проектируемого двигателя 29

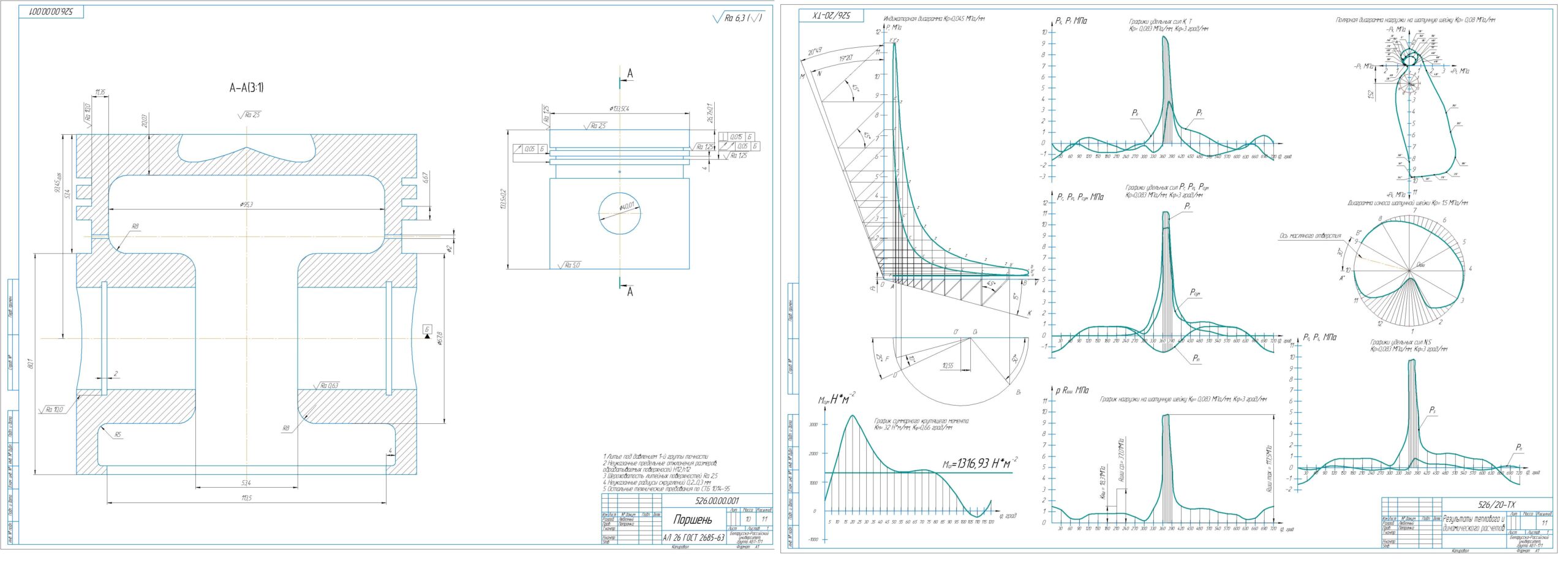

7 Расчет поршня 31
8 Техническая характеристика двигателя 35
Заключение 36
Список литературы 37
Приложение А 38
