Государственное учреждение высшего профессионального образования
«Белорусско-Российский университет»
Кафедра: «Техническая эксплуатация автомобилей»
Дисциплина: «Автомобильные двигатели»
Курсовая работа
На тему: «Разработка 4 цилиндрового двигателя»
2018 год
В курсовой работе требуется спроектировать 4 цилиндровый бензиновый двигатель. В качестве прототипа используется двигатель Citroen C2
Номинальная мощность кВт 46
Коэффициент избытка воздуха - 0,8
Номинальная частота вращения коленчатого вала двигателя ne мин-1 5500
Число цилиндров - 4
Степень сжатия - 10,5
Число тактов двигателя - 4
Ход поршня S мм 69
Диаметр поршня D мм 72
Отношение хода поршня S к его диаметру D k - 0,96
Полная масса АТС m кг 1336
Максимальная линейная скорость, которую может развивать АТС км/ч 158
Максимальный крутящий момент двигателя Н×м 94
Введение 4
1 Расчет и выбор исходных параметров 5
2 Тепловой расчет проектируемого двигателя 6
2.1 Топливо 6
2.2 Параметры рабочего тела 6
2.3 Параметры окружающей среды и остаточных газов 8
2.4 Расчет параметров в конце процесса впуска 8
2.5 Процесс сжатия 9
2.6 Процесс сгорания 9
2.7 Процесс расширения 11
2.8 Индикаторные и эффективные параметры рабочего цикла, основные
параметры цилиндра и двигателя 12
2.9 Построение индикаторной диаграммы 15
3 Расчет и построение внешней скоростной характеристики 19
4 Динамический расчет КШМ с применением ЭВМ 23
4.1 Приведение масс частей кривошипно-шатунного механизма 24
4.2 Расчёт сил инерции 26
4.3 Расчет суммарных сил, действующих в кривошипно-шатунном механизме 27
4.4 Расчет сил, действующих на шатунную шейку коленчатого вала 27
4.5 Построение графиков сил, действующих в кривошипно-шатунном механизме 27
4.6 Построение диаграммы износа шатунной шейки 28
5 Патентно-информационный поиск аналогов заданного типа ДВС 29
6 Обоснование и выбор механизмов и систем двигателя 30

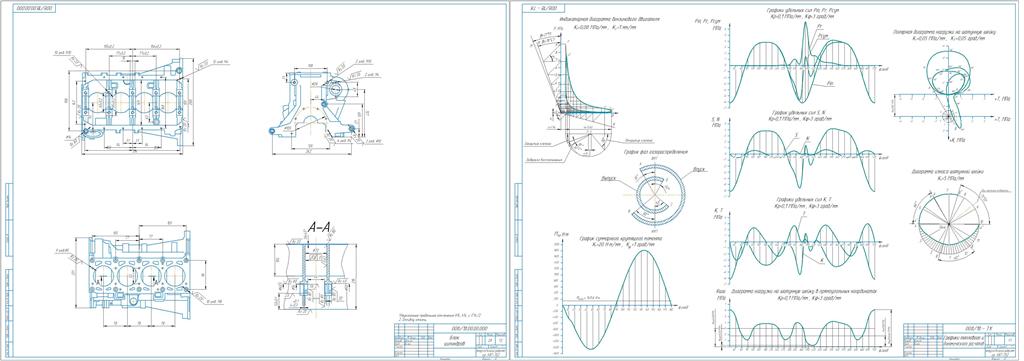

7 Расчёт блока цилиндров 33
8 Техническая характеристика двигателя 35
Заключение 36
Список используемых источников 37
