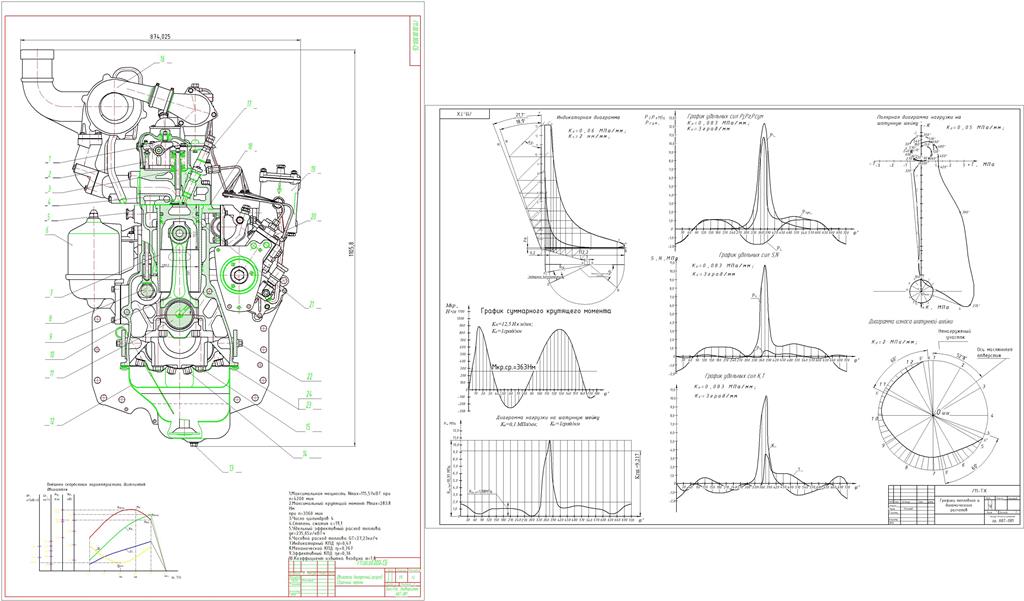

Разработка 4 цилиндрового дизельного двигателя, шатунная группа

Белорусско-Российский университет
Кафедра техническая эксплуатация автомобилей
Курсовой проект по дисциплине "Автомобильные двигатели "
Тема "Разработка 4 цилиндрового дизельного двигателя, шатунная группа"

В задании содержатся численные значения таких величин , как :
1) Полная масса автотранспортного средства (АТС). 1790 кг.
2) Максимальная линейная скорость, которую может развивать автотранспортное средства.V=180 км/ч .
3) Номинальная частота вращения коленчатого вала двигателя. n=4200 об/мин.
4) Тип проектируемого двигателя – дизельный.
5) Число цилиндров. 4
6) Степень сжатия. Е=19.1
7) Число тактов двигателя 4.
8) Коэффициент избытка воздуха. а=1.6
9) Коэффициент короткоходности. k=S/D=1.11
10) Высота автомобиля. H=1415 мм.
11) Ширина колеи передних колес.B=1498 мм
Содержание
Введение………………………………………………………….………………….4
1. Расчёт и выбор исходных параметров……………………………...…………...5
2.Тепловой расчет проектируемого двигателя………………………...………….6
2.1 Топливо…………………………………………………..……………………....6
2.2 Параметры рабочего тела……………………………………………………….7
2.3 Параметры окружающей среды………………………………………..............8
2.4 Расчет параметров в конце процесса впуска…………………………………..8
2.5 Процесс сжатия……………………………………………………………….....9
2.6 Процесс сгора-ния……………………………………………………………....10
2.7 Процесс расширения…………………………………………………………..11
2.8 Индикаторные и эффективные параметры рабочего цикла, основные
параметры цилиндра и двигателя……………………………………………...….12
2.9 Построение индикаторной диаграммы……………………………………….15
2.10 Построение круговой диаграммы фаз газораспределения………………...16
3. Расчет и построение внешней скоростной характеристики…………...…….18
4. Динамический расчет КШМ с применением ЭВМ………………...…….20
4.1 Силы давления газов…………………………………………………………..20
4.2 Приведение масс частей кривошипно-шатунного механизма……………...21
4.3 Силы инерции………………………………………………………………….21
4.4 Суммарные силы, действующие в кривошипно-шатунном механизме……23
4.5 Силы, действующие на шатунные шейки коленчатого вала………………..24
5. Патентно-информационный поиск аналогов заданного типа ДВС………..26
6. Обоснование и выбор механизмов и систем проектируемого двигателя…...27
7. Расчет коленчатого вала………………………………………………………...29
8. Технические характеристики двигателя……………………………………….36
Заключение…………………………………………………………………………37
Список использованных источников…………………………………..................38
Приложение А (обязательное)…………..………………………………………...39
Приложение Б (обязатель-ное)………………………………………………….....
