Белорусско-Российский университет
кафедра «Техническая эксплуатация автомобилей»
Курсовой проект по дисциплине «Автомобильные двигатели»
на тему «Разработка 6-цилиндрового дизельного двигателя»
Могилев 2020
Автомобиль Jeep EXF 3.0 CRD
Полная масса автотранспортного средства (АТС),кг 2347
Максимальная линейная скорость, ко-торую может развивать автотранспортное средство, км/ч 202
Номинальная частота вращения колен-чатого вала ДВС, мин-1 4000
Тип проектируемого двигателя дизель
Число цилиндров 6
Степень сжатия 16.5
Число тактов двигателя 4
Коэффициент избытка воздуха 1,2
Коэффициент короткоходности 1,1084
Номинальная мощность двигателя Ne, кВТ, и соответствующая ему частота вращения коленчатого вала двигателя 177
Ход поршня 92
Диаметр цилиндра 83
В результате проведенной работы разработан 6-ти цилиндровый V-образный дизельный двигатель для легкового автомобиля объемом 2,915 литра и номинальной мощностью 177 кВт.
Максимальная теоретическая скорость автомобиля, на который установлен полученный в результате расчета двигатель, равна 210 км/ч. По результатам динамического расчета КШМ суммарный крутящий момент двигателя составляет 422,77Нм, погрешность вычислений – 1,56 %.
Содержание
Введение 5
1 Расчет и выбор исходных параметров 6
2 Тепловой расчет проектируемого двигателя 7
2.1 Топливо 7
2.2 Параметры окружающей среды и остаточных газов 8
2.4 Процесс сжатия 9
2.5 Процесс сгорания 9
2.6 Процесс расширения 11
2.7 Индикаторные и эффективные параметры рабочего цикла, основные параметры цилиндра и двигателя 11

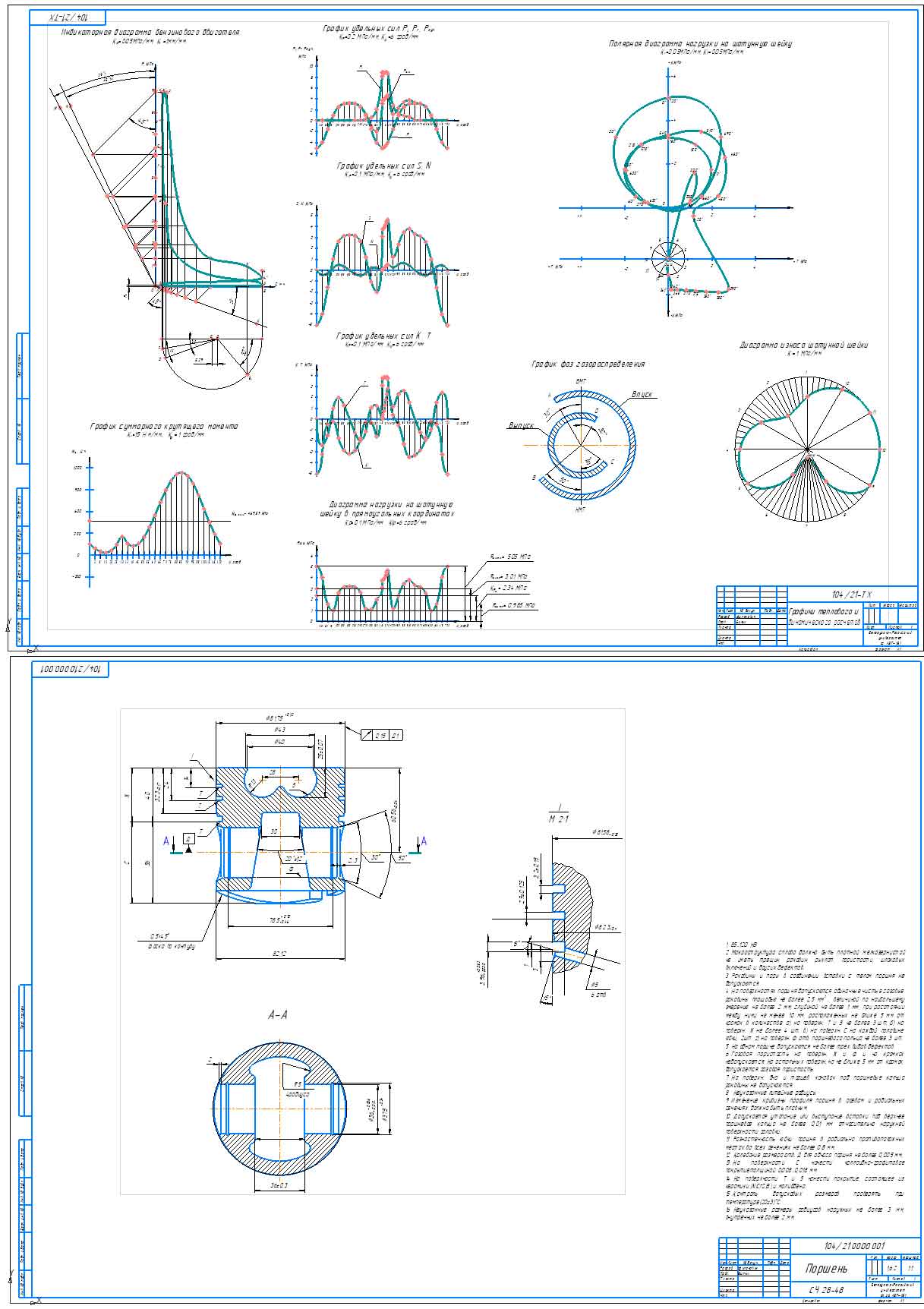

2.8 Построение индикаторной диаграммы 14
3 Расчет и построение внешней скоростной характеристики 17
4 Динамический расчет КШМ с применением ЭВМ 19
4.1 Приведение масс частей кривошипно-шатунного механизма 20
4.2 Расчет сил инерции 21
4.3 Расчет суммарных сил, действующих в кривошипно-шатунном механизме 22
4.4 Расчет сил, действующих на шатунную шейку коленчатого вала 23
4.5 Построение графиков сил, действующих в кривошипно-шатунном механизме 23
5 Патентно-информационный поиск аналогов заданного типа ДВС 25
6 Обоснование и выбор механизмов и систем двигателя 26
7 Расчет поршня 28
8 Техническая характеристика двигателя 31
Заключение 32
Список литературы 33
