Братский государственный институт, кафедра автомобильного транспорта, дисциплина "Автомобильные двигатели", тема "Двигатель легкового автомобиля малого класса", 2010 год.
В данном курсовом проекте проектируется двигатель легкового автомобиля малого класса с принудительным зажиганием. Номинальная мощность проектируемого двигателя 52 кВт при частоте вращения коленчатого вала 5100 об/мин. Дополнительным требованием является легкий
пуск при низких температурах (ЛПНТ).

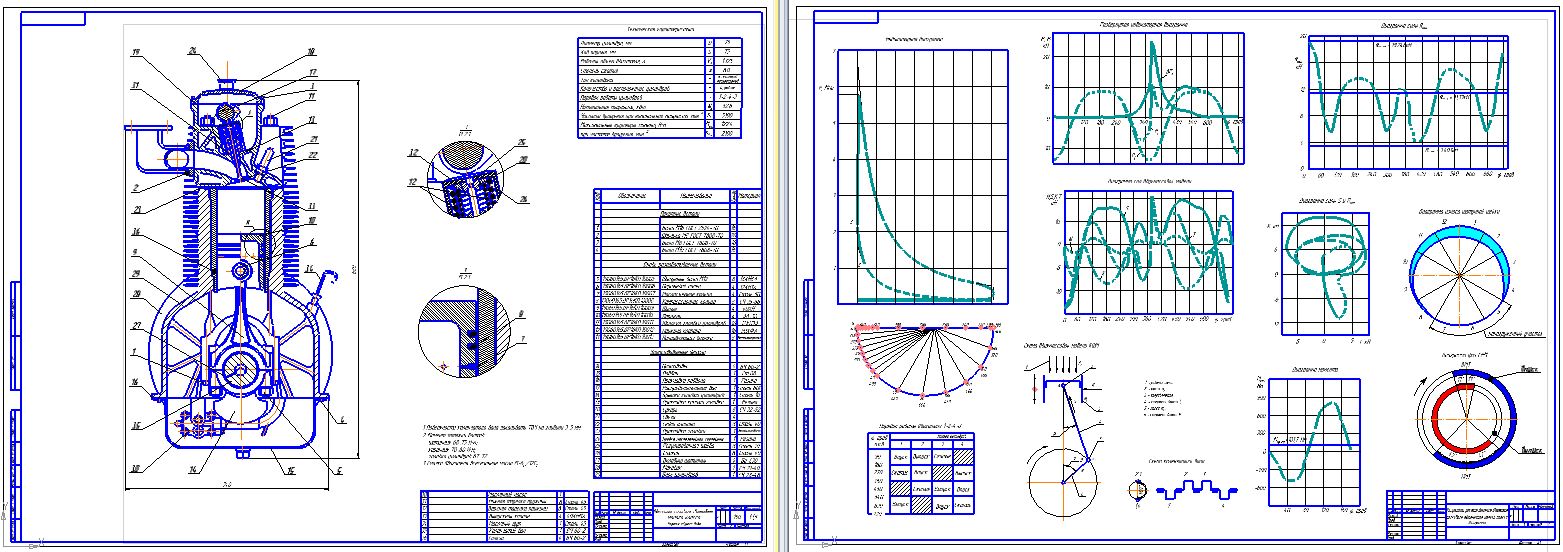

Графическая часть содержит чертеж общего вида двигателя, а также чертеж диаграмм результатов расчета динамики двигателя.
Курсовой проект содержит 2 листа формата А1 графической части, 72 страницы пояснительной записки, в том числе 9 рисунков, 10 таблиц и 4 источника.
В качестве прототипа для проектируемого двигателя выбрал двигатель автомобиля УАЗ - 3303 близкого по параметрам к проектируемому двигателю.
Технические характеристики:
Тип двигателя УМЗ – 4178.10 карбюраторный, 4-х цилиндровый, 4-х тактный
Диаметр цилиндра, мм 92
Ход поршня, мм. - 92
Рабочий объем, л. - 2,445
Степень сжатия - 7,0
Порядок работы цилиндров - 1-2-4-3
Максимальная мощность, кВт (л.с.) - 55,9 (76)
Максимальный крутящий момент, Н•м (кгс•м) - 159,8 (16,3)
Сорт бензина - А-80
