Модернизация двигателя ВАЗ-21126 путем применения регулируемых фаз газообмена

ВятГСХА г.Киров, Кафедра тепловых двигателей, автомобилей и тракторов, Модернизация системы питания автомобиля ВАЗ-21126 путем применения регулируемых фаз газообмена, 2015

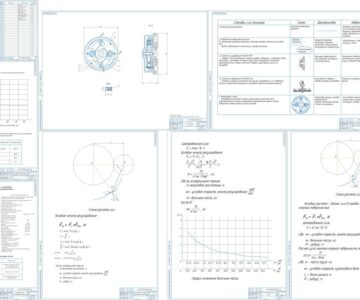

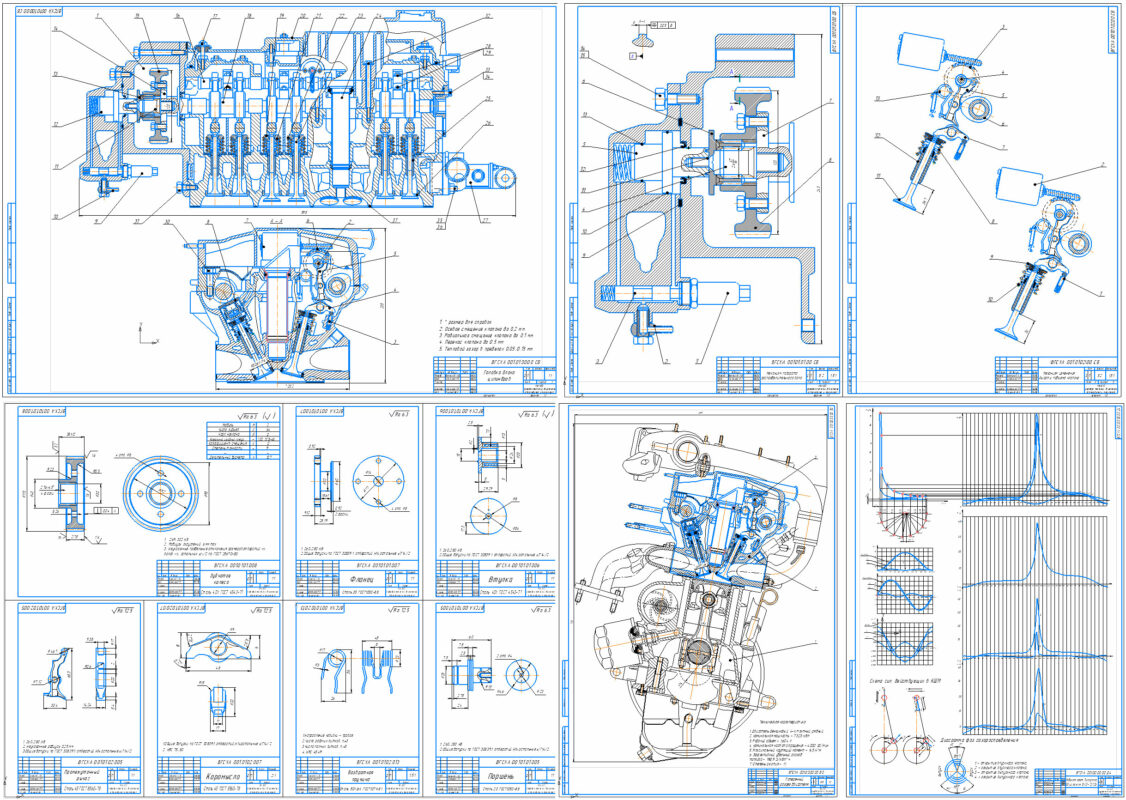

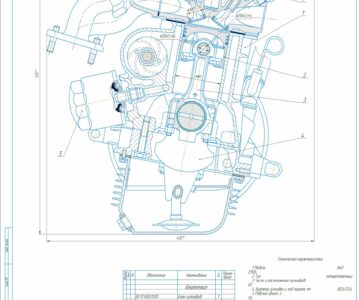

Дипломный проект содержит 9 листов графической части формата А1 и 116 листов расчетно-пояснительной записки.

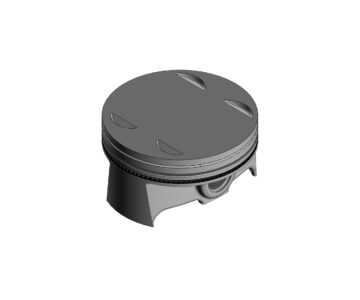

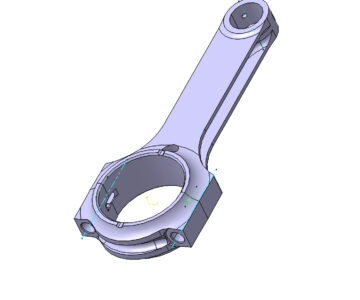

В дипломном проекте обоснована возможность применения регулирования фаз двигателя на примере систем Valvetronic и Vanos. Произведен тепловой расчет двигателя, кинематический и динамический расчеты КШМ, а так же расчет конструкторской разработки.
Приведен сравнительный расчет экономической эффективности работы автомобиля с применением данных систем.
Разработка конструктивных решений по улучшению технических и экономических характеристик базового двигателя.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
АННОТАЦИЯ 5
БИЗНЕС-СПРАВКА 6
1. ИССЛЕДОВАНИЕ СОСТОЯНИЯ ВОПРОСА 7
1.1 Обоснование темы дипломного проекта 7
1.2 Анализ существующих механизмов газораспределения 9
1.3 Цель и задачи дипломного проекта 20
2. РАСЧЕТНО - ТЕОРЕТИЧЕСКАЯ ЧАСТЬ 24
2.1 Тепловой расчет двигателя 24
2.2 Построение свернутой индикаторной диаграммы 25
2.3 Динамический расчет двигателя 26
2.4 Кинематический расчет двигателя 27
3. КОНСТРУКТОРСКАЯ РАЗРАБОТКА 71
3.1 Оценка работоспособности газового стыка 71
3.2 Расчет механизма газораспределения 75
3.3 Расчет коромысла 87
3.4 Расчет электромагнитного клапана 89
3.5 Расчет болтового соединения 96
3.6 Расчет распределительного вала 97
3.7 Расчет шлицевого соединения 101
3.8 Проверочный тепловой и динамический расчет 102
4. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ 103
4.1 Актуальные проблемы безопасности труда 104
4.2 Анализ производственного травматизма 105
4.3 Мероприятия, направленные на снижение травматизма на производстве 106
4.4 Инструкция по технике безопасности при эксплуатации и ремонту автомобиля 107
4.5 Расчет вентиляции зоны ТО 108
5. ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ 109
5.1 Экологическая безопасность автотранспорта 110
5.2 Пути решения проблемы 111
5.3 Расчет выбросов загрязняющих веществ от стоянки 10 автомобилей ВАЗ-2170 112
5.4 Контроль токсичности отработавших газов автомобилей 113
6. ЭКОНОМИЧЕСКАЯ ЧАСТЬ 123
6.1 Оценка конкурентоспособности спроектированного двигателя с техническими и экономическими показателями 123
6.2 Расчет эксплуатационной эффективности 125
6.3 Определение основных показателей эффективности вариантов силовых установок 126
6.4 Сравнительный анализ 131
6.5 Технические показатели эффективности силовых установок 132
6.6 Расчет экономического эффекта 133
6.7 Экономический расчет механизма поворота распределительного вала 134
ЗАКЛЮЧЕНИЕ 139
