Модернизация ДВС путем автоматического регулирования фаз газораспределения.

ЧГАА
Кафедра ТОТС
Дипломный проект на тему: Модернизация ДВС путем автоматического регулирования фаз газораспределения.
Челябинск 2017

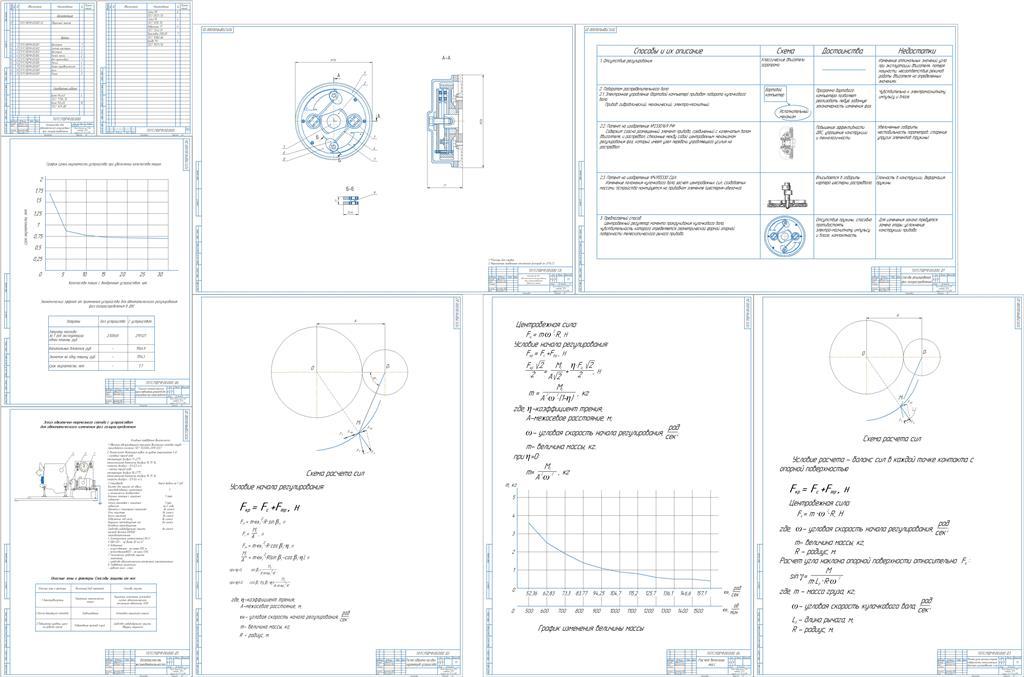

Пояснительная записка содержит: 44 страницы печатного текста, 3 таблицы, 16 иллюстраций. Объем графической части проекта составляет 7 листов формата А1.
Тема выпускной квалификационной работы «Модернизация ДВС путем автоматического регулирования фаз газораспределения».
Целью данного проекта является уменьшение расхода потребляемого топлива ДВС, за счет внедрения специального устройства, которое обеспечит автоматическое регулирование фаз газораспределения. В проекте были проанализированы другие способы регулирования этих фаз, определены их достоинства и недостатки. Также в проекте приводится описание предлагаемого устройства.
В конструкторской части приведены расчеты габаритно-массовых параметров предлагаемого устройства, а так же
В части проекта безопасность жизнедеятельности были описаны инструкции по работе с данным устройством.
В экономической части проекта показана необходимость внедрения предлагаемого устройства, рассчитаны капиталовложения на создание и установку его, а также был подсчитан предполагаемый срок окупаемости как на одно устройство, так и на большие количества.
В заключении предлагается продолжить дальнейшее исследование, а также, приводятся предлагаемые доработки данного устройства.

Содержание

Введение 7
1 Обоснование темы 8
1.1 Газораспределительный метод и его виды 8
1.2 Устройство и принцип работы газораспределительного механизма 10
1.3 Фазы газораспределения 19
2 Регулирование фаз газораспределения 21
2.1 Существующие способы регулировки (изменения) фаз газораспределения 21
2.2 Описание предлагаемой конструкции для автоматического регулирования фаз газораспределения 25
3 Конструкторская часть 27
3.1 Расчет габаритно-массовых параметров устройства регулирвоания фаз газораспределения 27
3.2 Расчет телескопического рычага на изгиб 31
4 Расчёт конструкции 33
4.1 Инструкция по охране треда для слесаря по ремонту автомобилей при работе с устройством для автоматического регулирования фаз газораспределения 33
4.1.1 Общие требования 33
4.1.2 Требования безопасности перед началом работы 34
4.1.3 Требования безопасности во время работы 34
4.1.4 Требования безопасности в аварийных ситуациях 35
4.1.5 Требования безопасности по окончании работы 35
4.2 Расчет заземления 35
5 Технико-экономическая эффективность предлагаемого устройства 37
5.1 Расчет затрат на изготовление устройства для автоматического регулирования фаз газораспределения 37
5.2 Расчет экономии от повышенного расхода топлива 40
Заключение 42
Список литературы 43
Приложение А 44
