Тихоокеанский государственный университет
Кафедра технической эксплуатации автомобилей
Чертеж по дисциплине "двигателя внутреннего сгорания"
Хабаровск 2008
Курсовой проект содержит 1 лист чертежей формата А1, пояснительную записку на
31 страницах, включающую 2 рисунка, 9 таблиц, 3 литературных источников.
Целью проекта является проектирование бензинового двигателя внутреннего сгорания для легкового автомобиля на базе двигателя Subaru FJ20.
В процессе работы над проектом был разработан двигатель мощностью 98 кВт при 6000 об/мин. Проведены расчёты процессов впуска и газообмена, сжатия, сгорания, расширения, выпуска; были рассчитаны индикаторные параметры рабочего цикла и построена индикаторная диаграмма; произведен тепловой расчёт двигателя, рассчитаны и построены скоростные характеристики данного двигателя, приведён расчёт динамики кривошипно-шатунного механизма, произведено уравновешивание двигателя.

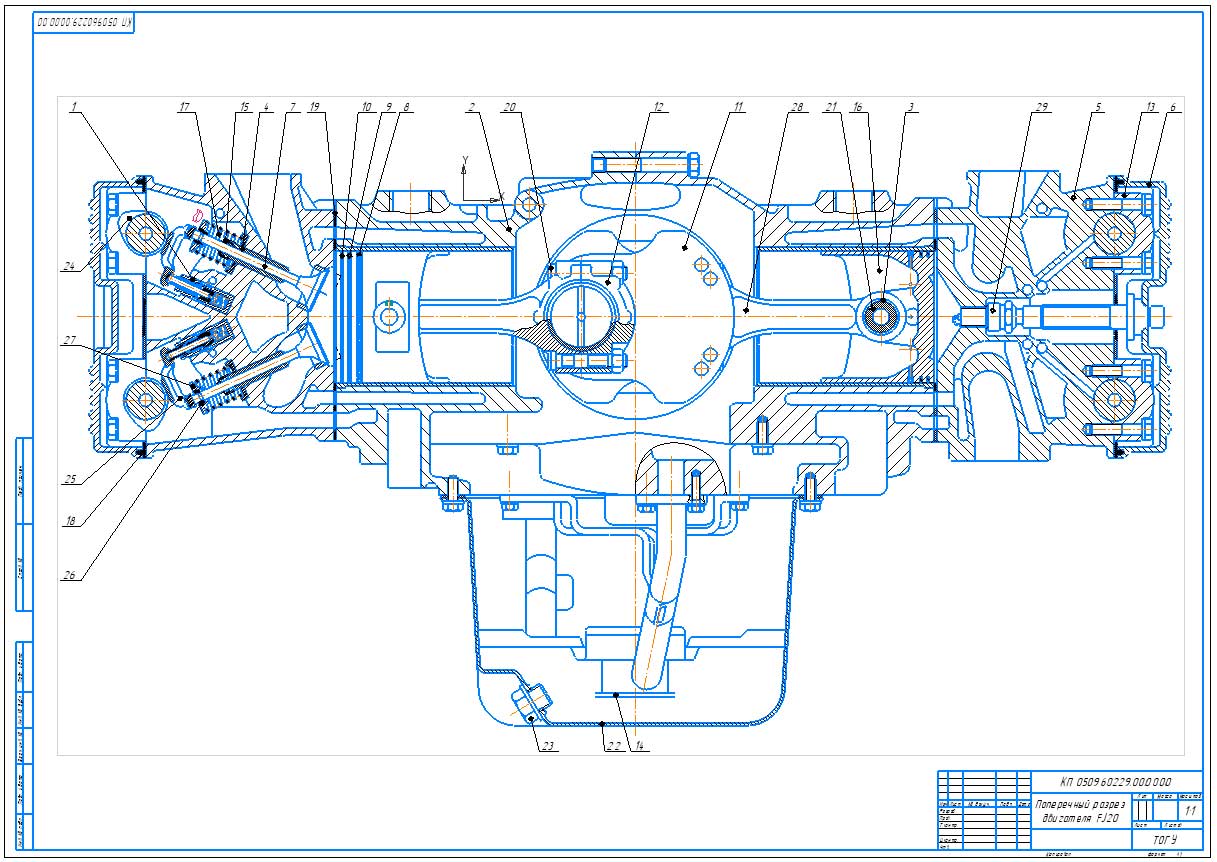

В результате проектирования разработаны сборочные чертёжи двигателя, а также просчитана и построена на миллиметровке динамика кривошипно-шатунного механизма.
Содержание
Введение 5
1. Тепловой расчет 6
1.1. Параметры рабочего тела 6
1.2. Параметры окружающей среды и остаточные газы 7
1.3. Процесс впуска 7
1.4.Процесс сжатия 8
1.5. Процесс сгорания 9
1.6. Процесс расширения 11
1.7 Индикаторные параметры рабочего цикла 11
1.8. Эффективные показатели двигателя 12
1.9 Основные параметры цилиндра и двигателя 12
1.10. Построение индикаторной диаграммы 14
1.11. Скругление индикаторной диаграммы 15
1.12. Определение теплового баланса 17
1.13. Построение внешней скоростной характеристики. 18
2. Динамический расчет 21
2.1 Кинематика кривошипно-шатунного механизма 21
2.2 Динамика кривошипно-шатунного механизма 22
2.3 Анализ уравновешенности двигателя 29
2.4 Равномерность крутящего момента и равномерность хода двигателя 30
Список литературы 31
