Гомельский государственный технический университет имени П.О. Сухого
Кафедра Сельскохозяйственные машины
Курсовой проект по дисциплине "Тракторы и автомобили"
Разработка двигателя СМД-62
Гомель 2015
Целью курсовой работы является систематизация и закрепление знаний, полученных в ходе изучения теоретического курса дисциплины «Тракторы и автомобили», а также при выполнении практических и лабораторных работ по данному курсу; освоение методики и получение практических навыков теплового и динамического расчета автомобильного (тракторного) двигателя.
Приведенная в настоящей курсовой работе последовательность расчета двигателя базируется на известных методиках, изложенных в литературе, которая указана в списке литературы.
Помимо основных параметров, указанных в исходных данных, при выполнении курсовой работы студенту необходимо самостоятельно выбрать ряд величин, расчет основных параметров двигателя без которых не представляется возможным. Они выбираются на основе сведений о принятом прототипе двигателя. В данной курсовой работе прототипом является автотракторный двигатель СМД-62, который нашел широкое применение на грузовых автомобилях.

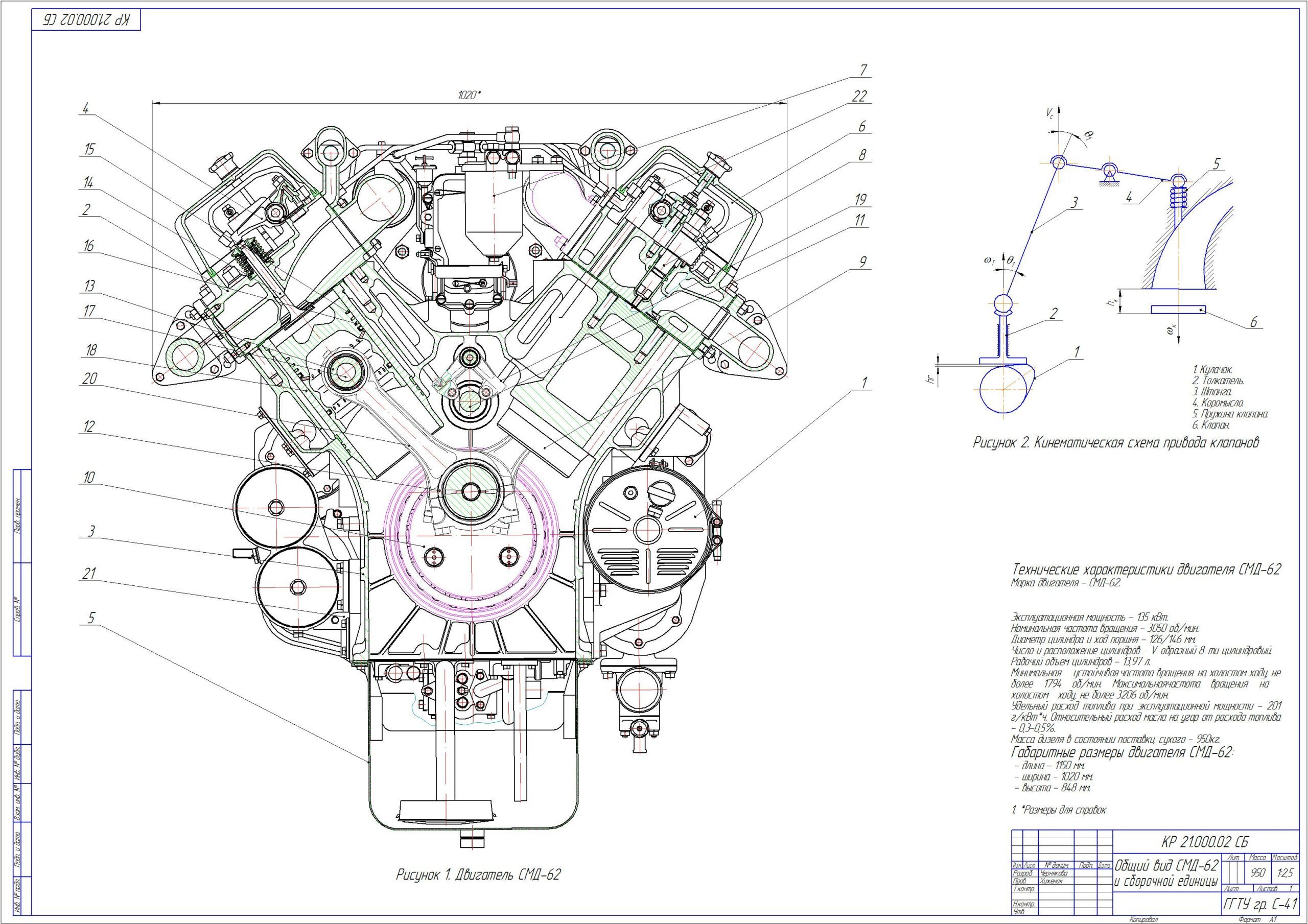

Технические характеристики двигателя СМД-62
Марка двигателя - СМД-62.
Эксплуатационная мощность - 135 кВт.
Номинальная частота вращения - 3050 об/мин.
Диаметр цилиндра и ход поршня - 126/146 мм.
Число и расположение цилиндров - V-образный 8-ти цилиндровый.
Рабочий объем цилиндров - 13,97 л.
Минимальная устойчивая частота вращения на холостом ходу, не более 1794 об/мин. Максимальная частота вращения на холостом ходу, не более 3206 об/мин.
Удельный расход топлива при эксплуатационной мощности - 201 г/кВт*ч. Относительный расход масла на угар от расхода топлива - 0,3-0,5%.
Масса дизеля в состоянии поставки, сухого - 950кг.
Габаритные размеры двигателя СМД-62:
- длина - 1150 мм.
- ширина - 1020 мм.
- высота - 848 мм.
1. *Размеры для справок
