Расчет двигателя грузового автомобиля мощностью N=190 кВт

Воронежский государственный лесотехнический университет им. Г.Ф. Морозова»
Кафедра автомобилей и сервиса
Курсовой проект на тему: Расчет двигателя грузового автомобиля мощностью N = 190 кВт.
23.03.03 Эксплуатация транспортно-технологических машин и комплексов,
профиль – Автомобили и автомобильное хозяйство
по дисциплине «Конструкция и основы расчета автомобильных двигателей»
Воронеж 2019г.

Исходные данные для проектирования:
Прототип АД – ЯМЗ-238М2-2; тип – дизельный, четырёхтактный; 8V
N=190кВт; n=2450 мин-1; ε=18; α=1,25; PZ= 8,6Мпа; ТК=298, РК=0,16Мпа, λш=0,28, топливо - ДТ-Л-40-К2 по ГОСТ 305-2013.
Дополнительное задание: расчет основных элементов механизма газорас-пределения, проектируемый узел – кулачок.
Перечень вопросов, подлежащих разработке:
Введение. Тепловой расчет двигателя. Кинематика и динамика кривошипно-шатунного механизма. Расчет основных элементов механизма газораспределения. Сравнительная оценка разработанного и базового АД. Список литературы. Приложение.
Перечень листов графических документов формата А1:
1-2-й листы (А1) – Графики к тепловому и динамическому расчёту АД

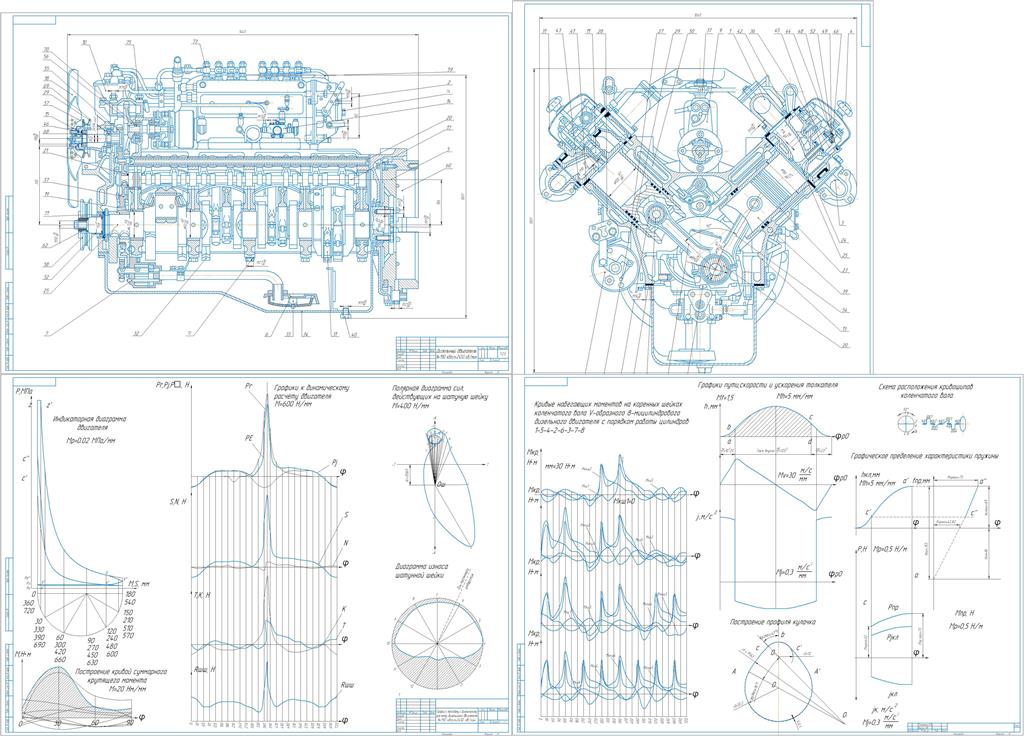

3-4 й лист (А1) – Сборочный чертеж АД
Содержание
Введение
1. Тепловой расчет двигателя
1.1.Определение параметров рабочего тела
1.2.Количество продуктов сгорания
1.3.Параметры действительного цикла двигателя
1.3.1 Параметры процесса выпуска
1.3.2 Параметры процесса впуска
1.3.3 Параметры процесса сжатия
1.3.4 Определение теплоемкости рабочей смеси
1.3.5 Параметры процесса сгорания
1.3.6 Параметры процесса расширения
1.3.7 Параметры процесса выпуска
1.4 Индикаторные и эффективные показатели рабочего цикла
1.4.1 Среднее индикаторное давление
1.4.2 Индикаторный КПД двигателя и расход топлива
1.4.3 Среднее эффективное давление
1.4.4 Эффективный КПД и расход топлива
1.5 Определение основных размеров цилиндра двигателя. Рабочий объем двигателя и одного цилиндра
1.6 Построение индикаторной диаграммы
1.6.1 Выбор масштабов и определение координат основных точек
1.6.2 Построение политроп сжатия и расширения аналитическим методом
1.6.3 Скругление индикаторной диаграммы
1.7 Тепловой баланс двигателя
1.8 Построение внешней скоростной характеристики
2 Кинематика и динамика КШМ
2.1 Кинематика кривошипно-шатунного механизма
2.2 Динамика кривошипно-шатунного механизма
2.2.1 Силы давления газов
2.2.2 Определение сил инерции
2.2.3 Суммарные силы, действующие в кривошипно-шатунном механизме
2.2.4 Силы, действующие на шатунные шейки коленчатого вала
2.2.5 Диаграмма износа шатунной шейки
2.2.6 Определение наиболее нагруженной шейки коленвала
3. Расчет основных элементов механизма газораспределения
3.1 Общие сведения
3.2 Построение профиля кулачка
3.3 Время-сечения клапана
3.4 Расчет пружины клапана
Вывод
Список литературы
