Омский государственный технический университет
Кафедра Гидромеханика и транспортные машины
Курсовой проект по дисциплине “Рабочие процессы, основы расчета и эксплуатации энергетических установок и трансмиссии ’’
На тему: «Тепловой , кинематический и динамический расчет двигателя»
Омск 2017
Курсовой проект состоит из 2 частей:
1.Тепловой расчет
Он дает возможность определить основные размеры цилиндропоршневой группы двигателя, диаметр и ход поршня, а так же позволяет выявить основные мощностные и экономические показатели его работы.
2.Кинематический расчет и динамический расчет.
Кинематический расчет двигателя определяет кинематические параметры (перемещение, скорость, ускорение, угловая скорость) .
Динамический расчет двигателя определяет силы, действующие в кривошипно-шатунном механизме, и характер их изменения.

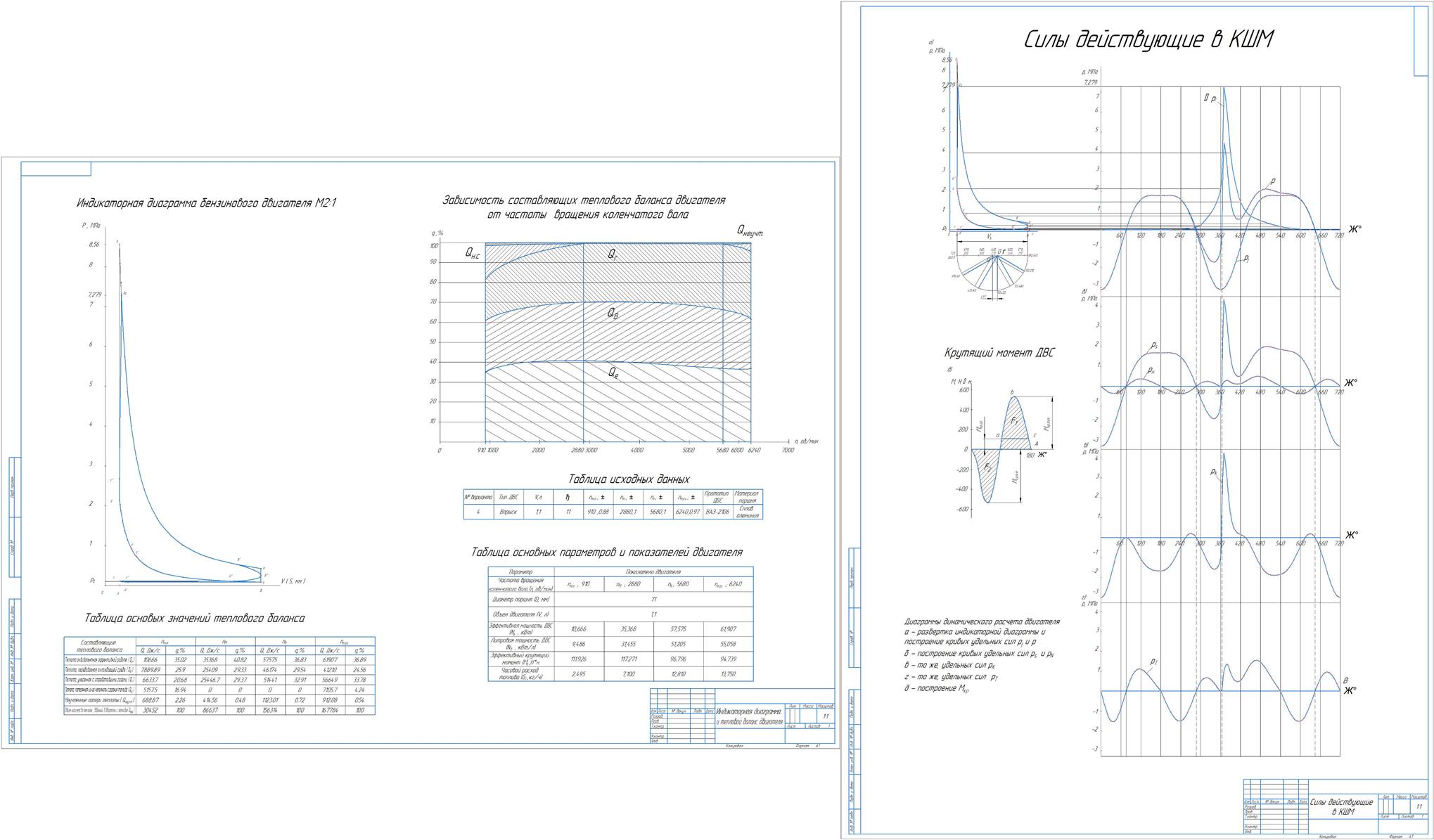

Графическая часть моего курсового проекта представлена
1-й лист индикаторная диаграмма и тепловой баланс двигателя
2-й лист индикаторная диаграмма и ее развертка ,а так же графики динамического расчета двигателя
Раб. Объем Vh,см³:1,1
Топливо: АИ92
Степень сжатия :11
Примеч: впрыск
Расчетная частота, мин/Соотв. Коэф.
Nmin 910 ; 0,88
nм 2880 ; 1
nN 5680 ; 1
nмах 6420 ; 0.97
Оглавление
Введение. 4
I. Тепловой расчёт. 5
1.1. Параметры рабочего тела. 5
1.2. Процесс впуска и газообмена. 8
1.3. Процесс сжатия. 12
1.4. Процесс сгорания. 15
1.5. Процессы расширения и выпуска. 20
1.6. Индикаторные параметры рабочего тела. 21
1.7. Эффективные показатели двигателя. 22
1.8. Основные параметры и показатели двигателя. 24
1.9. Тепловой баланс двигателя. 26
1.10. Построение индикаторной диаграммы. 30
II. Кинематика. 32
2.1. Перемещение поршня 33
2.2. Угловая скорость вращения коленчатого вала: 33
2.3. Ускорение поршня: 34
III. Динамика. 36
3.1.Силы давления газов. 36
3.2.Приведение масс частей кривошипно-шатунного механизма. 37
3.3.Удельные и полные силы инерции. 37
3.4.Удельные суммарные силы. 38
3.5. Крутящий момент. 43
Заключение 45
Список литературы: 46
