Белорусско-Российский университет
Кафедра "Техническая эксплуатация автомобилей"
Курсовой проект по дисциплине "Автомобильные двигатели"
На тему "Разработать 4 цилиндровый двигатель"
Могилев 2019
Исходные данные:Полная масса автотранспортного средства (АТС): m = 1940 кг;Максимальная линейная скорость, которую может развивать автотранспортное средство: = 142 км/ч;Номинальная частота вращения коленчатого вала ДВС: ne = 5500 мин-1;Тип проектируемого двигателя – бензиновый (впрыск);Число цилиндров: i=4;Степень сжатия: = 9,5;Число тактов двигателя: = 4;Коэффициент избытка воздуха: =0,85;Коэффициент короткоходности (отношение хода поршня S к его диаметру D): k = S/D=1,1;Номинальная мощность двигателя: = 44,13 кВт и соответствующая ей частота вращения коленчатого вала двигателя: ne = 5500 мин-1;Максимальный крутящий момент двигателя: М = 102 Н∙м и соответствующая ему частота вращения коленчатого вала двигателя: ne = 3500 мин-1.

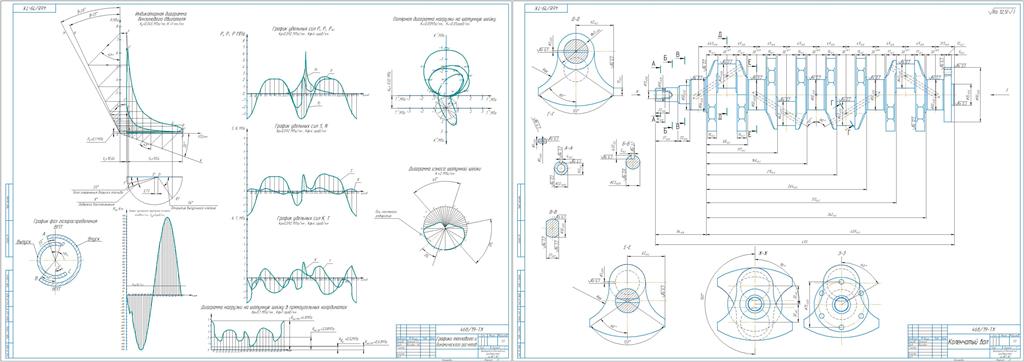

В данной работе разрабатывается четырёхцилиндровый рядный бензиновый двигатель для легкового автомобиля с рабочим объёмом 1,7 литров и номинальной мощностью 80,1 кВт, коленчатый вал. Результат расчетов представлен на 1 листе графической части.
В ходе решения поставленных задач, была основана методика расчета и выбора двигателя внутреннего сгорания, получены навыки проектирования, позволяющие обеспечить необходимый технический уровень, надёжность и долгий срок службы двигателя.
Содержание
Введение……………...………………………….…………….......….................. 4
1 Техническое задание на тепловой расчет……………..…………................... 5
2 Методика выполнения теплового расчета двигателя…………….................... 6
2.1 Топливо………………………………………………………..……............... 6
2.2 Параметры рабочего тела………………………………………...................... 6
2.3 Параметры окружающей среды и остаточных газов………........................... 8
2.4 Расчет параметров в конце процесса впуска……………...……..................... 10
2.5 Процесс сжатия…………………………………...…........................................ 10
2.6 Процесс сгорания……………………………………………..…….................. 10
2.7 Процесс расширения………………………………………….…..................... 12
2.8 Индикаторные и эффективные параметры рабочего цикла….….….….….…. 13
2.9 Построение индикаторной диаграммы бензинового двигателя.................. .. 17
2.10 Построение круговой диаграммы фаз газораспределения….…................... 19
3 Расчет и построение внешней скоростной характеристики…..…................... 21
4 Динамический расчет КШМ с применением ЭВМ ……………...................... 26
4.1 Силы давления газов….…………..………............…………..……................ 26
4.2 Привидение масс частей кривошипно-шатунного механизма …................ 27
4.3 Силы инерции………………..………………..………................................... 28
4.4 Суммарные силы, действующие в кривошипно-шатунном механизме .. .. . 29
4.5 Силы, действующие на шатунные шейки коленчатого вала.......................... 30
5 Патентно-информационный поиск аналогов заданного типа ДВС ................. 33
6 Обоснование и выбор механизмов и систем проектируемого двигателя ... ... 34
7 Расчет коленчатого вала………............................................................................. 36
8 Техническая характеристика двигателя…..………............................................. 44
Заключение…………………………………………………………….................... 45
Список использованных источников……………………………….................... 46
Приложение А (Обязательное) ………………………………………................... 47
Приложение Б…………………………………………………………................... 52
