Белорусско-Российский университет
Кафедра: «Техническая эксплуатация автомобилей»
Дисциплина: «Автомобильные двигатели»
Курсовая работа на тему: «Расчет четырехцилиндрового бензинового двигателя с разработкой коленчатого вала»
Могилёв 2019
1 Техническое задание на тепловой расчёт
В задании содержатся численные значения таких величин, как:
1) Полная масса автотранспортного средства (АТС): m = 1546 кг;
2) Максимальная линейная скорость, которую может развивать автотранспортное средство: = 165 км/ч;
3) Номинальная частота вращения коленчатого вала: ne = 5200 мин-1;
4) Тип проектируемого двигателя – бензиновый (впрыск);
5) Число цилиндров: i=4;
6) Степень сжатия: = 9,9;
7) Число тактов двигателя: = 4;
8) Коэффициент избытка воздуха: =0,9;
9) Коэффициент короткоходности (отношение хода поршня S к его диаметру D): k = S/D=1,134;
10)Номинальная мощность двигателя: = 64,72 кВт и соответствующая ей частота вращения коленчатого вала двигателя: ne = 5200 мин-1;
11) Максимальный крутящий момент двигателя: М = 128 Н∙м и соответствующая частота вращения коленчатого вала: ne = 3200 мин-1.
Содержание
Введение 4
1 Техническое задание на тепловой расчет 5
2 Методика выполнения теплового расчета двигателя 6
2.1 Топливо 6
2.2 Параметры рабочего тела 6
2.3 Параметры окружающей среды и остаточных газов 8
2.4 Расчет параметров в конце процесса впуска. 8
2.5 Процесс сжатия. 10
2.6 Процесс сгорания. 10
2.7 Процесс расширения 12
2.8 Индикаторные и эффективные параметры рабочего цикла. 13
2.9 Построение индикаторной диаграммы бензинового двигателя 17
2.10 Построение круговой диаграммы фаз газораспределения 19
3 Расчет и построение внешней скоростной характеристики 21
4 Динамический расчет КШМ с применением ЭВМ 27
4.1 Силы давления газов 27
4.2 Привидение масс частей кривошипно-шатунного механизма 28
4.3 Силы инерции 29
4.4 Суммарные силы, действующие в кривошипно-шатунном механизме. 30
4.5 Силы, действующие на шатунные шейки коленчатого вала. 31
5 Патентно-информационный поиск аналогов заданного типа ДВС 35
6 Обоснование и выбор механизмов и систем проектируемого двигателя 36
7 Расчет головки блока цилиндров 38
8 Техническая характеристика двигателя 46
Заключение. 47
Список использованных источников. 48
Приложение А (Обязательное). 49
Приложение Б 55

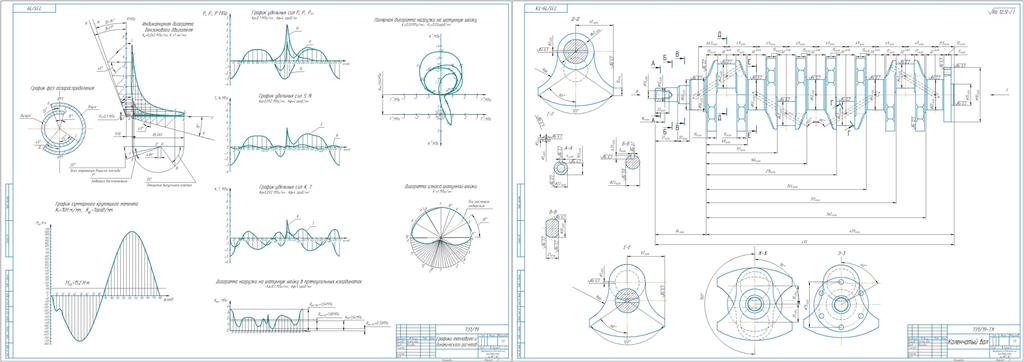

Графическая часть содержит: Графики теплового и динамического расчётов и чертёж коленчатого вала
