ГУВПО «Белорусско-Российский университет»
Кафедра «Техническая эксплуатация автомобилей»
Курсовой проект по дисциплине " Автомобильные двигатели"
Тема: Тепловой расчет проектируемого двигателя
Могилев 2019
Техническое задание на тепловой расчёт
В задании содержатся численные значения таких величин , как :
1) Полная масса автотранспортного средства (АТС). m=1840 кг.
2) Максимальная линейная скорость, которую может развивать автотранспортное средства. υ_max=203 км/ч
3) Номинальная частота вращения коленчатого вала двигателя 5500.
4) Тип проектируемого двигателя – бензиновый.
5) Число цилиндров. i=4
6) Степень сжатия. ε=10,4
7) Число тактов двигателя 4.
8) Коэффициент избытка воздуха 0.94.
9) Коэффициент короткоходности. k=S/D=1
10) Номинальная мощность 97квт
Содержание
Введение 2
1 Расчет и выбор исходных параметров 3
2 Тепловой расчет проектируемого двигателя 4
2.1Параметры технического задания 4
2.2 Топливо 4
2.3Параметры рабочего тела 5
2.4Параметры окружающей среды 6
2.5 Расчет параметров в конце процесса впуска 6
2.6 Процесс сжатия 7
2.7 Процесс сгорания 7
2.8 Процесс расширения 8
2.9 Индикаторные и эффективные параметры рабочего цикла, основные
параметры цилиндра и двигателя 9
2.10 Построение индикаторной диаграммы 11
3 Расчет и построение внешней скоростной характеристики 14
4 Динамический расчет КШМ с применением ЭВМ 16
5 Потентно-информационный поиск аналогов заданного типа ДВС 22
6 Обоснование и выбор механизмов и систем проектируемого двигателя 23
7 Расчет газораспределения двигателя 24
8 Технические характеристики проектируемого двигателя 26
Заключение 27
Список используемой литературы 28
Приложение А 29

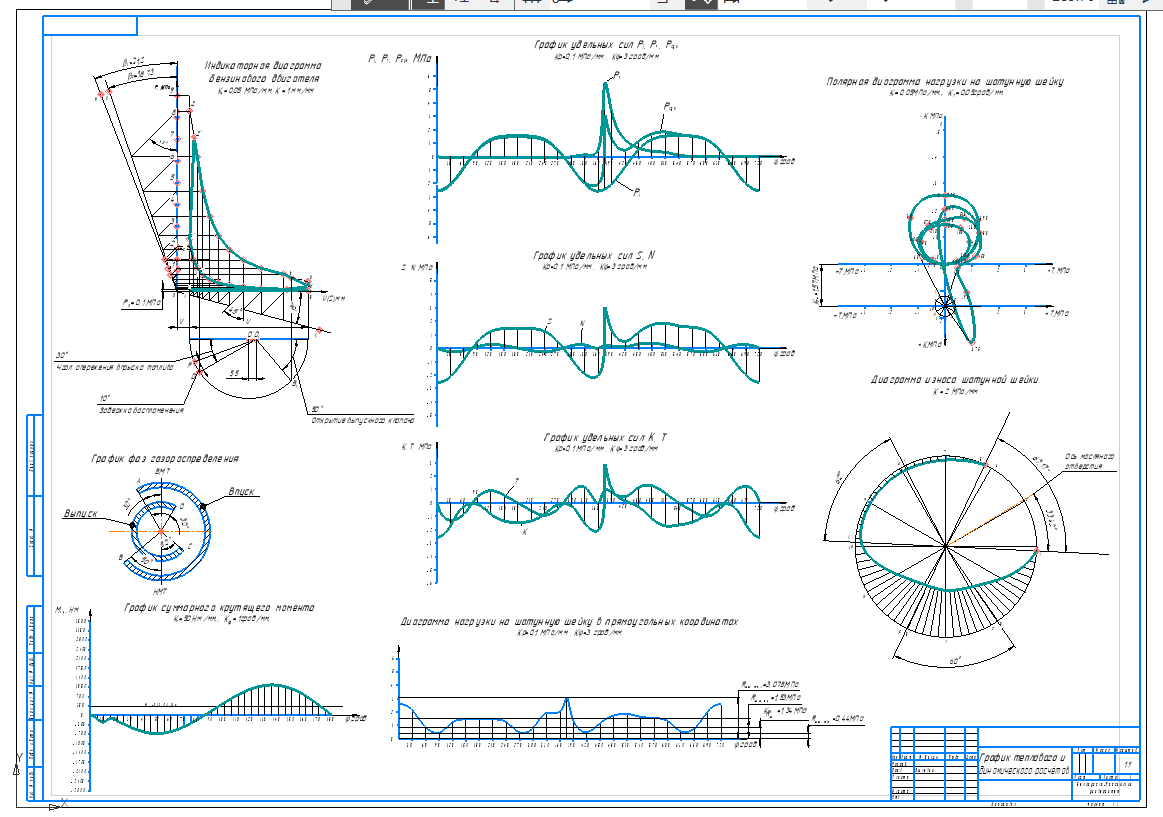

В результате проведённой работы был разработан четырёхцилиндровый рядный бензиновый двигатель для легкового автомобиля массой 1840 кг, с рабочим объёмом 2,15 литров и номинальной мощностью 98 кВт, шатунная группа. Результат расчетов представлен на 1 листе графической части.
В ходе решения поставленных задач, была основана методика расчета и выбора двигателя внутреннего сгорания, получены навыки проектирования, позволяющие обеспечить необходимый технический уровень, надёжность и долгий срок службы двигателя.
Опыт и навыки, полученные в ходе выполнения курсового проекта, будут востребованы при выполнении как курсовых проектов по специальным дисциплинам, так и при выполнении дипломного проекта.
