Брестский государственный технический университет
Кафедра технической эксплуатации автомобиля
Курсовой проект по дисциплине «Автомобильные двигатели»
На тему:«Тепловой и динамический расчет двигателя (прототип ЯМЗ-236Г1)»
Брест 2016
Исходные данные:
Номинальная мощность, кВт 135
Номинальная частота вращения коленчатого вала, мин^-1 2500
Число цилиндров 6
Тактность двигателя 4
Степень сжатия 16,3
Коэффициент избытка воздуха 1,42
Отношение хода поршня к диаметру цилиндра 1,08
Целью курсовой работы является систематизация и закрепление знаний, полученных студентами при изучении теоретического курса дисциплины «Автомобильные двигатели», а также при выполнении практических и лабораторных работ; освоение методики и получение практических навыков теплового и динамического расчета автомобильного (тракторного) двигателя.
Тепловой расчёт (расчет рабочего цикла) двигателя служит для определения параметров рабочего тела в цилиндре, а также энергетических (удельный эффективный расход топлива, эффективный КПД) и конструктивных (диаметр цилиндра, ход поршня, литраж) параметров двигателя, построение индикаторной диаграммы. Параметры, полученные в тепловом расчете, используют при построении скоростной характеристики и являются исходными при проведении динамического и прочностных расчетов.
Динамический расчет кривошипно-шатунного механизма (КШМ) заключается в определении суммарных сил и моментов, возникающих от давления газов и сил инерции, знание которых требуется для выполнения расчетов деталей двигателя на прочность и износ, расчета подшипников коленчатого вала, анализа уравновешенности двигателя.
Содержание
1 Тепловой расчет двигателя
1.1 Выбор топлива, определение теплоты сгорания
1.2 Определение параметров рабочего тела
1.3 Определение параметров окружающей среды и остаточных газов
1.4 Расчет параметров процесса впуска
1.5 Расчет параметров процесса сжатия
1.6 Расчет параметров процесса сгорания
1.7 Расчет параметров процесса расширения и выпуска
1.8 Определение индикаторных показателей двигателя
1.9 Определение эффективных показателей двигателя
1.10 Определение основных размеров цилиндра и параметров двигателя

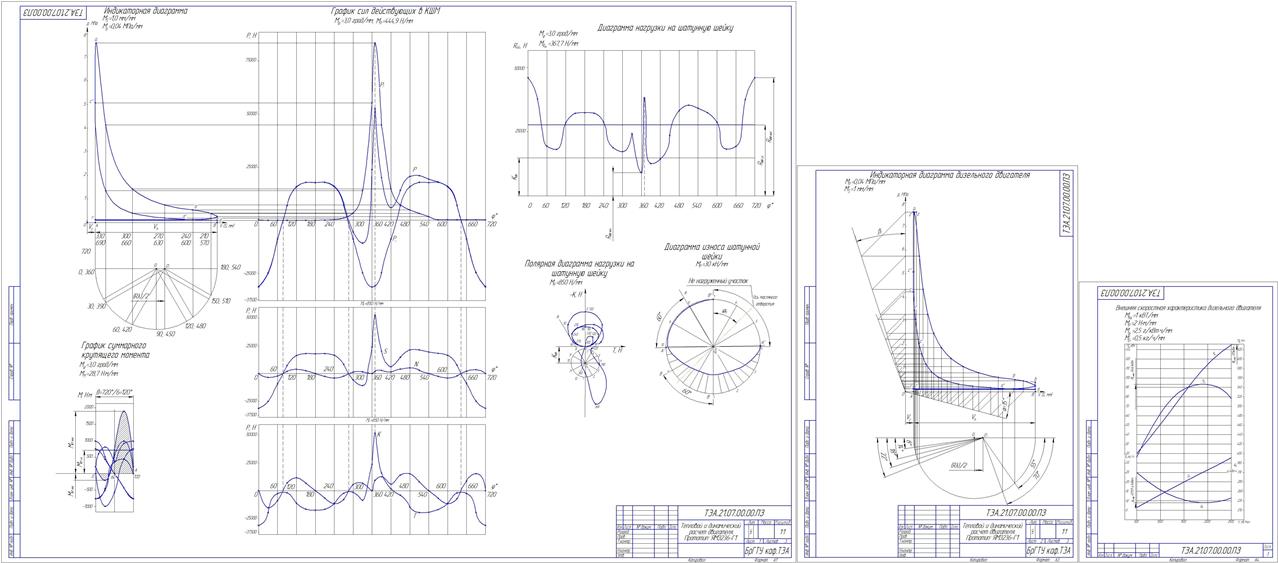

1.11 Построение индикаторной диаграммы
2 Расчет и построение внешней скоростной характеристики двигателя
3 Динамический расчет кривошипно-шатунного механизма двигателя
3.1 Расчет сил давления газов
3.2 Приведение масс частей кривошипно-шатунного механизма
3.3 Расчет сил инерции
3.4 Расчет суммарных сил, действующих в кривошипно-шатунном механизме
3.5 Расчет сил, действующих на шатунную шейку коленчатого вала
3.6 Построение графиков сил, действующих в кривошипно-шатунном механизме
3.7 Построение диаграммы износа шатунной шейки
3.8 Построение графика суммарного крутящего момента двигателя
Заключение
ЛИТЕРАТУРА
