Полоцкий Государственный Университет
Кафедра машиностроения и автомобильного транспорта
Курсовой проект по дисциплине "Автомобильные двигатели"
На тему: "тепловой и динамический расчёт двигателя"
Новополоцк 2017
Исходные данные Прототип двигателя ЯМЗ-650 ;номинальная мощность двигателя Ne = 206 кВт; частота вращения коленчатого вала n = 2000 об/мин; число тактов τ = 4; число цилиндров i = 4 ; степень сжатия ε = 15,8; диаметр цилиндров D = 130 мм; чод поршня S = 150мм; тип двигателя дизельный
В данной работе производится тепловой и динамический расчёт двигателя ЯМЗ-650

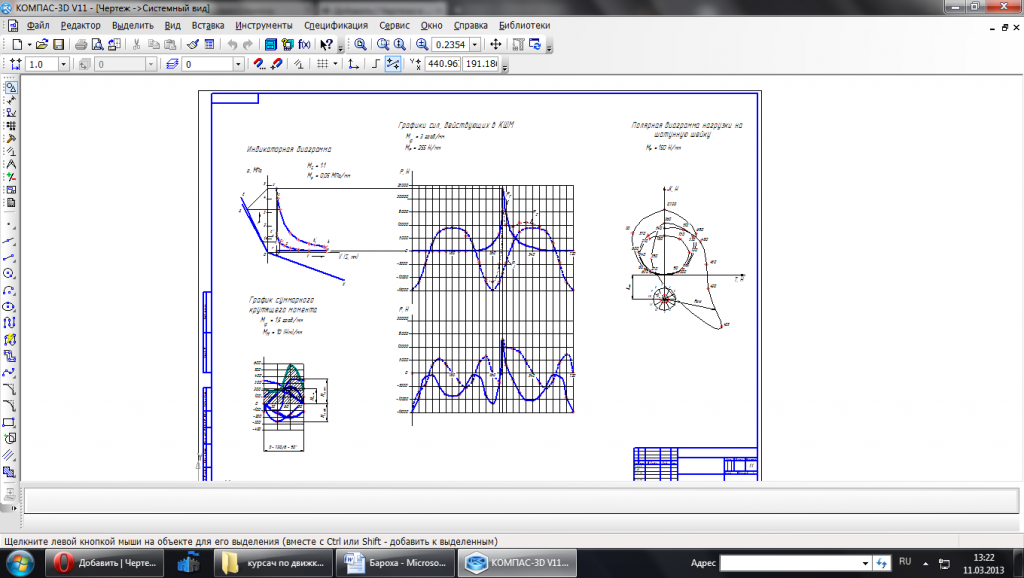

Графическая часть содержит индикаторную диаграмму четырёх тактного дизеля, график сил, полярную диаграмму нагрузки на шатунную шейку, график суммарного крутящего момента
Содержание
1. Введение
2. Тепловой расчет двигателя
2.1. Процесс наполнения
2.2. Процесс сжатия
2.3. Процесс сгорания
2.4. Процесс расширения
2.5. Процесс выпуска
2.6. Индикаторные показатели цикла
2.7. Эффективные показатели двигателя
2.8. Основные размеры цилиндра и показатели поршневого двигателя
2.9. Сводная таблица результатов теплового расчета
3. Динамический расчёт
4. Построение индикаторной диаграммы
4.1. Индикаторная диаграмма четырехтактного дизеля.
4.2. Перестроение индикаторной диаграммы
4.3. Построение графика сил
4.4. Построение графика сил Т и К
4.5. Построение полярной диаграммы нагрузок на шатунную шейку
4.6. Построение графика суммарного крутящего момента
Заключение
Список литературы
